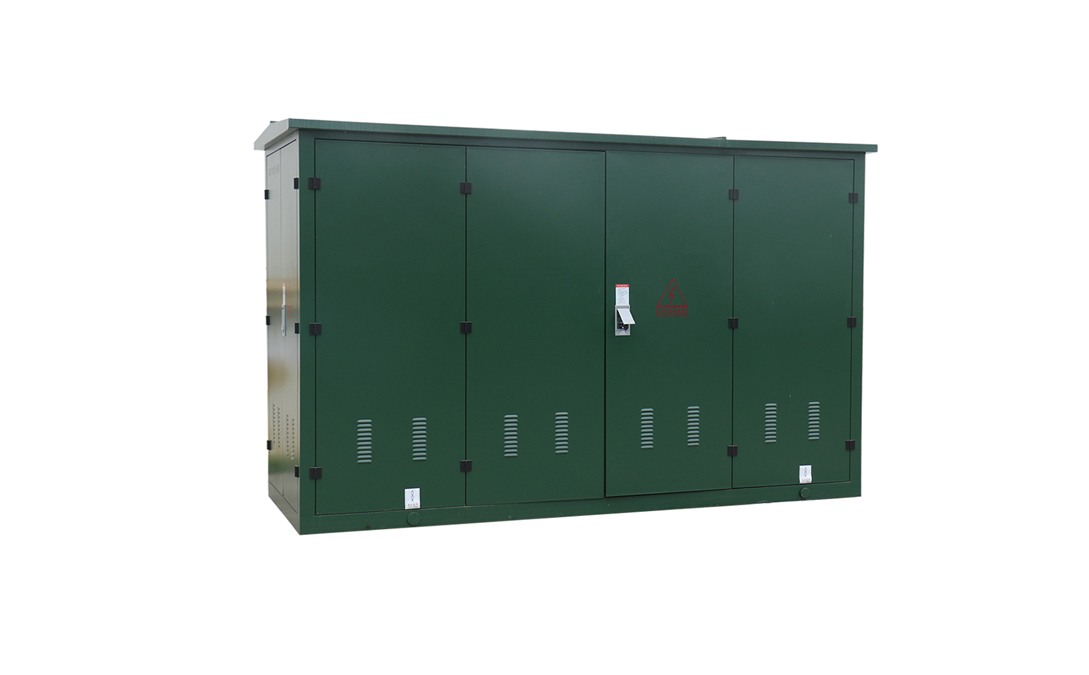

DFWK电缆分支箱

  产品介绍

采用预制式带电可触摸硅橡胶电缆头，全密封，全绝缘，免维护，可靠保证人身安全；结构紧凑，外形小巧美观，不锈钢双层箱体，使用寿命可达二十年以上；在不影响主网运行的前提下。实现区域停电检修，减小停电范围；可配一台或多台SF6负荷开关。接线万式灵活多样，分支出线*多可达八回路；可选避雷器、短路故障指示器，限流熔断器等，满足用户各种要求。

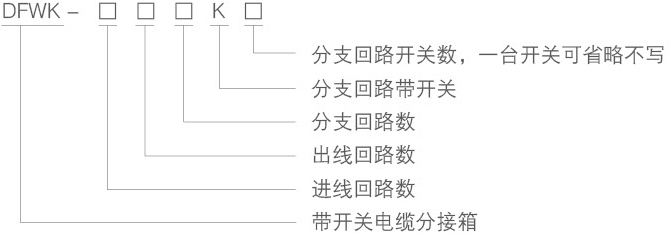

  型号及含义

  功能特点

1.采用预制式带电可触摸硅橡胶电缆头，全密封、全绝缘、免维护，可靠保证人身安全；

2.结构紧凑，外形小巧美观，不锈钢双层箱体，使用寿命可达二十年以上；

3.在不影响主网运行的前提下，实现区域停电检修，减小停电范围；

4.可配台或多台SF6负荷开关。接线万式灵活多样，分支出线*多可达8回路；

5.可选避雷器、短路故障指示器、限流熔断器等，满足用户各种要求。

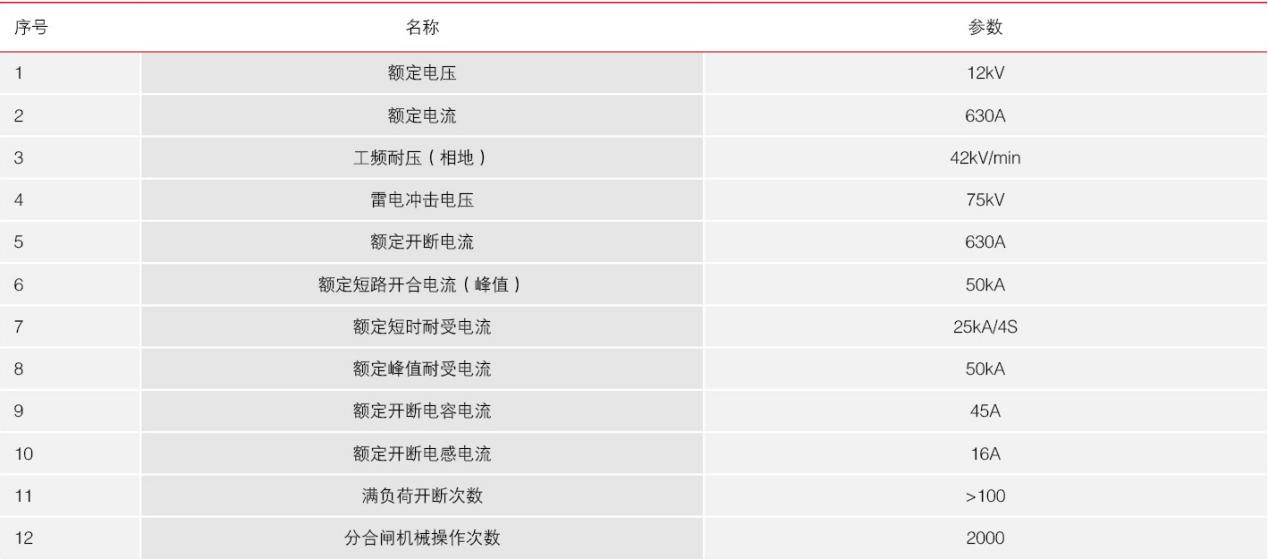

  技术参数

  部分参数

常用电缆接头

采用进口优质绝缘橡胶全自动注射而成，内外层均为半导体屏蔽层，内层用来均衡内部电场，外屏蔽层接地保护电缆头表面零电位。应力锥下端内层与电缆的半导体层紧密接触，而外半导体层又与电缆头外半导体层紧密接触，并通过电缆头的接地孔接地，这样不仅解决了电缆外屏蔽层切断处的电场集中问题，而且使电缆外屏蔽层保持零电位，保证人身安全。可触摸电缆前接头直接安装在设备套管上，其后可与可触摸电缆后接头连接，组成多路出线，也可与避雷器连接，为电网提供过电压保护。

采用进口优质绝缘橡胶全自动注射而成，内外层均为半导体屏蔽层，内层用来均衡内部电场，外屏蔽层接地保护电缆头表面零电位。应力锥下端内层与电缆的半导体层紧密接触，而外半导体层又与电缆头外半导体层紧密接触，并通过电缆头的接地孔接地，这样不仅解决了电缆外屏蔽层切断处的电场集中问题，而且使电缆外屏蔽层保持零电位，保证人身安全。

可触摸电缆后接头通过连接头安装在可触摸电缆前接头上，其后端通过连接头可再接一只后接头，组成多路出线，也可与避雷器连接，为电网提供过电压保护。

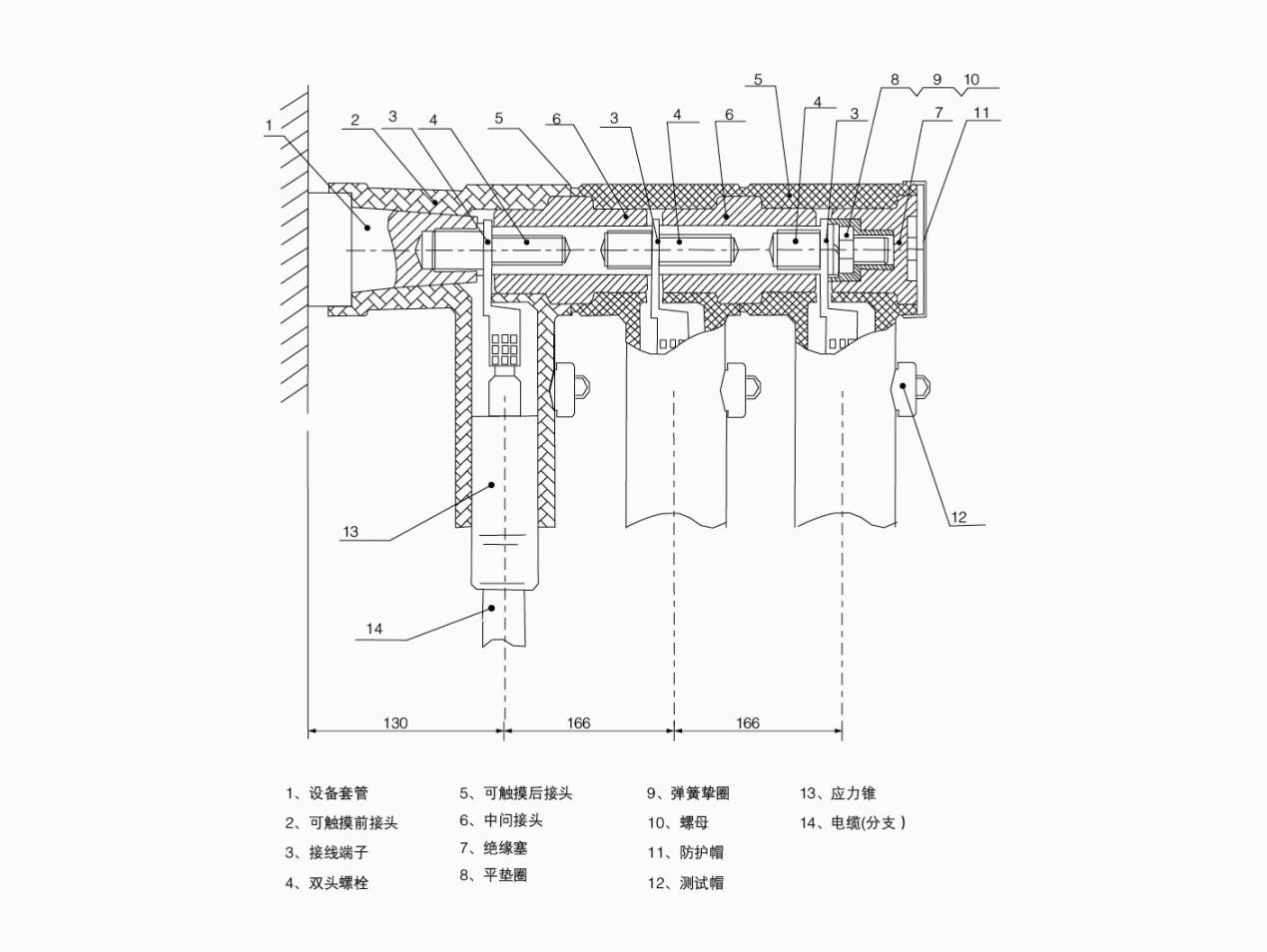

电维连接剖面图

1.电缆头安装前，应详细阅读安装说明书，（附件盒内）；

2.剥切电缆时，应按附件盒内的电缆制作标示卡进行：

3.压接线端子之前，应先套上应力锥：

4.安装中间接头一定要到位，以保将接线端子固定牢固，否则会因接触不良造成严重后果；

5.只有绝缘塞的端部安装垫片和螺母，其它部位禁装垫片和螺母。

  技术要求

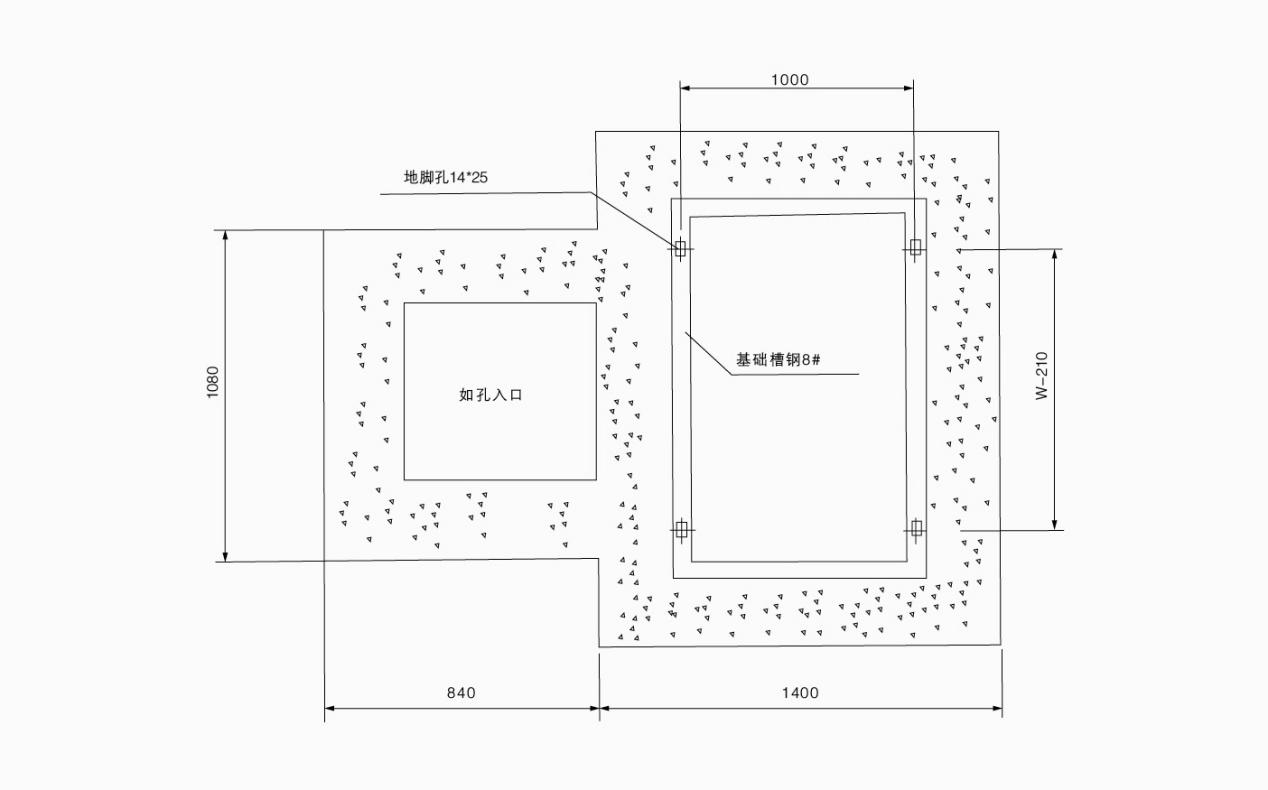

1.砖墙内侧采用1：3水泥砂抹封，并做防水处理；

2.穿梁采用砼操作；

3.基础槽钢制作后须做防腐处理：

4.分支箱安装完毕后底座四周用水泥抹封；

5.人孔入口处须采取防水措施；

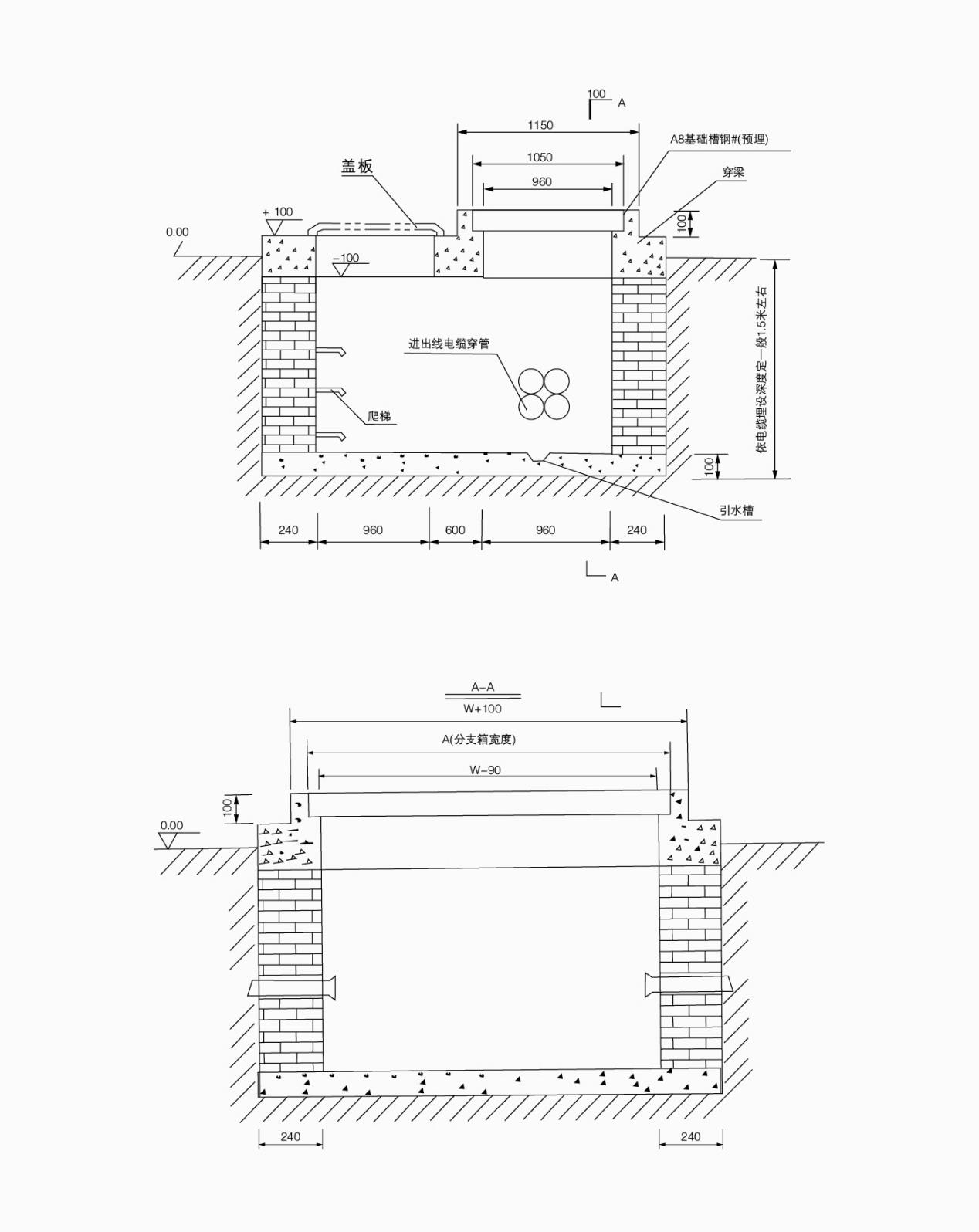

6.基础内应预埋好接地极，接地电阻符合电力部门要求。

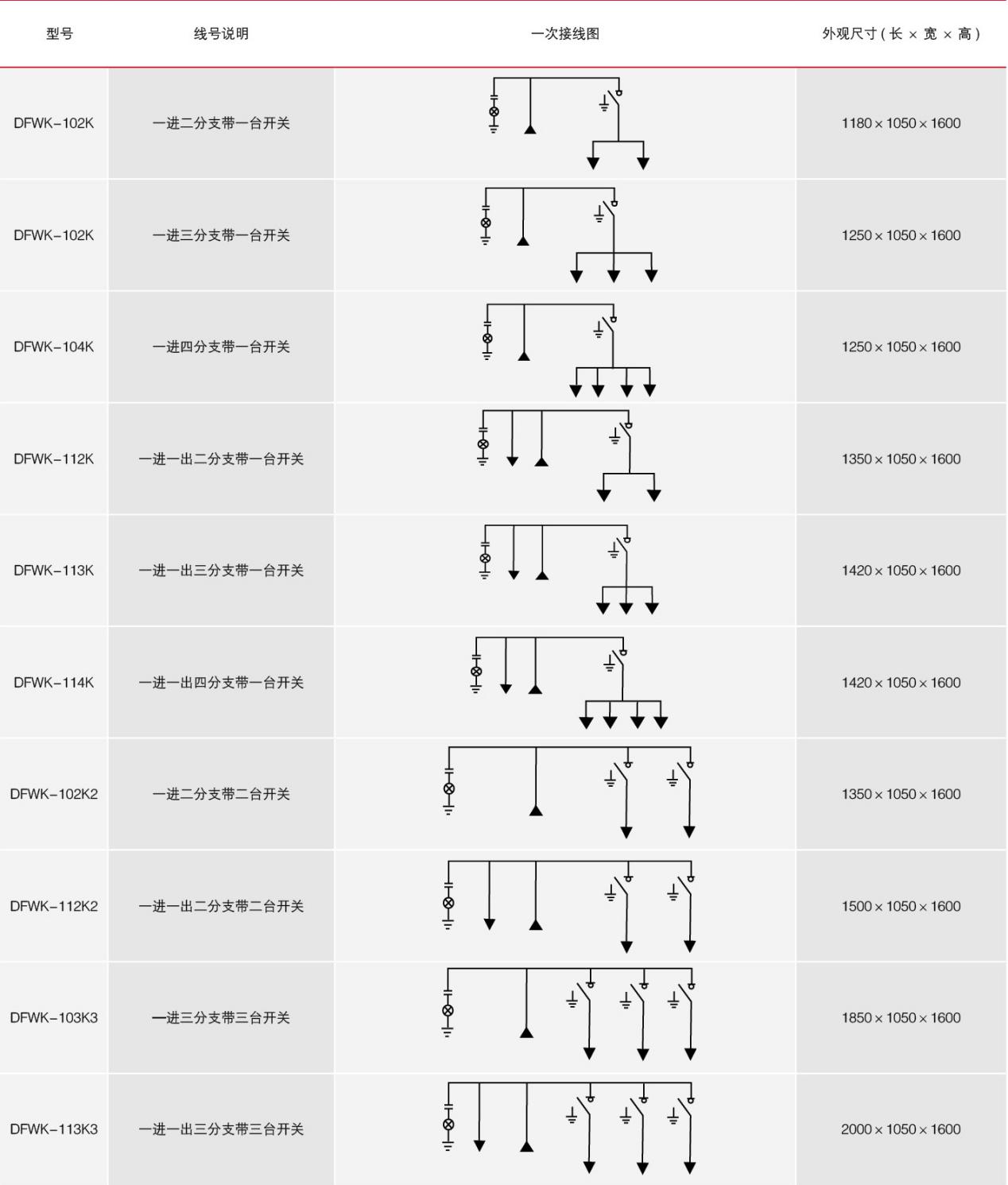

  典型接线方案

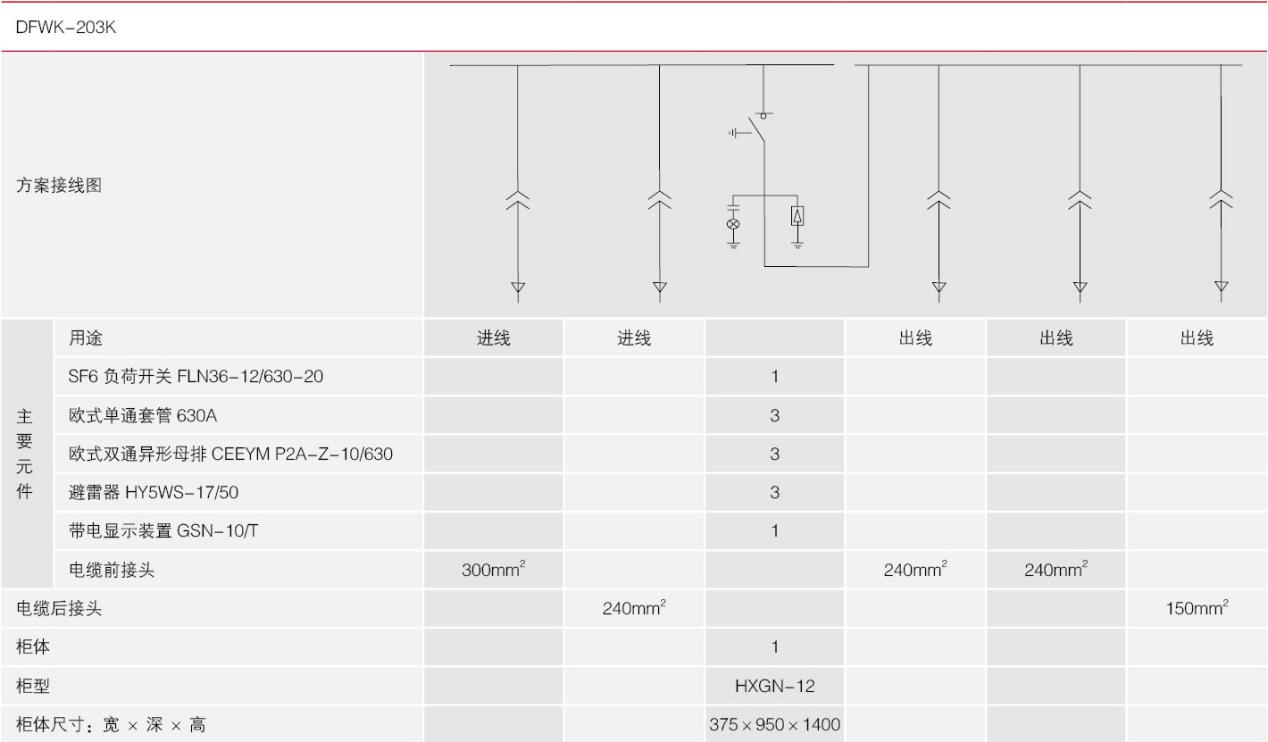

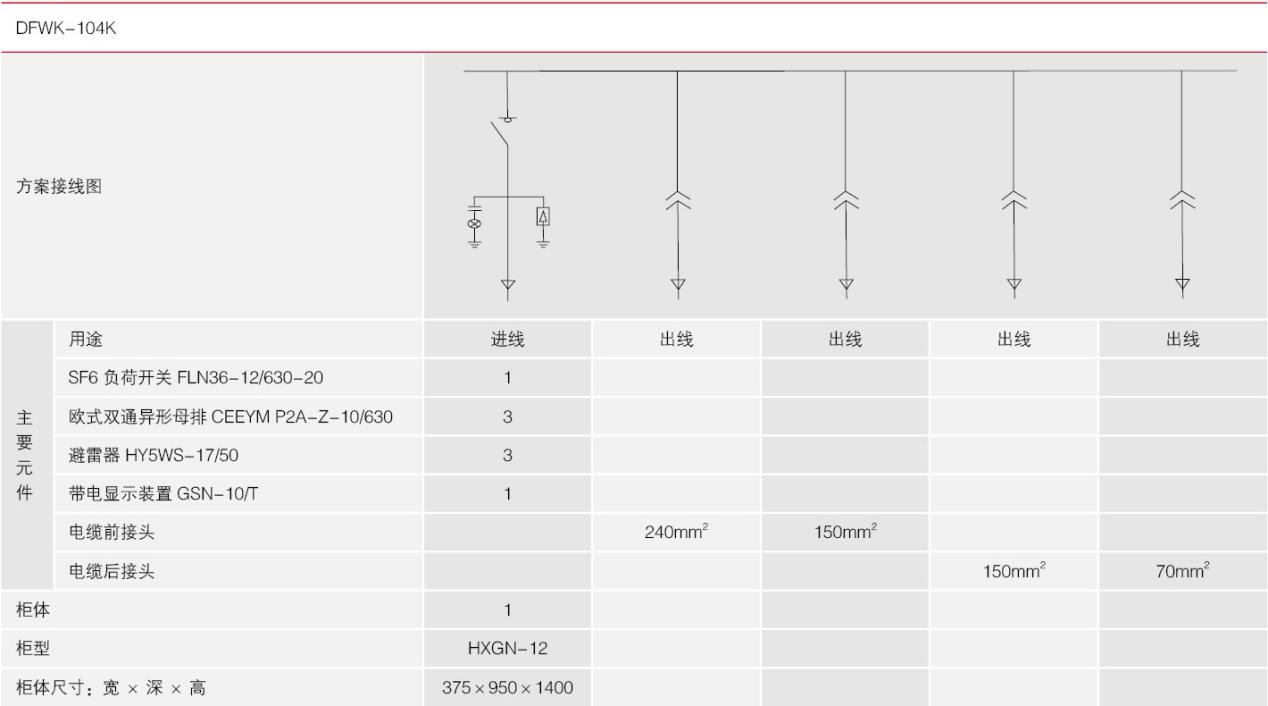

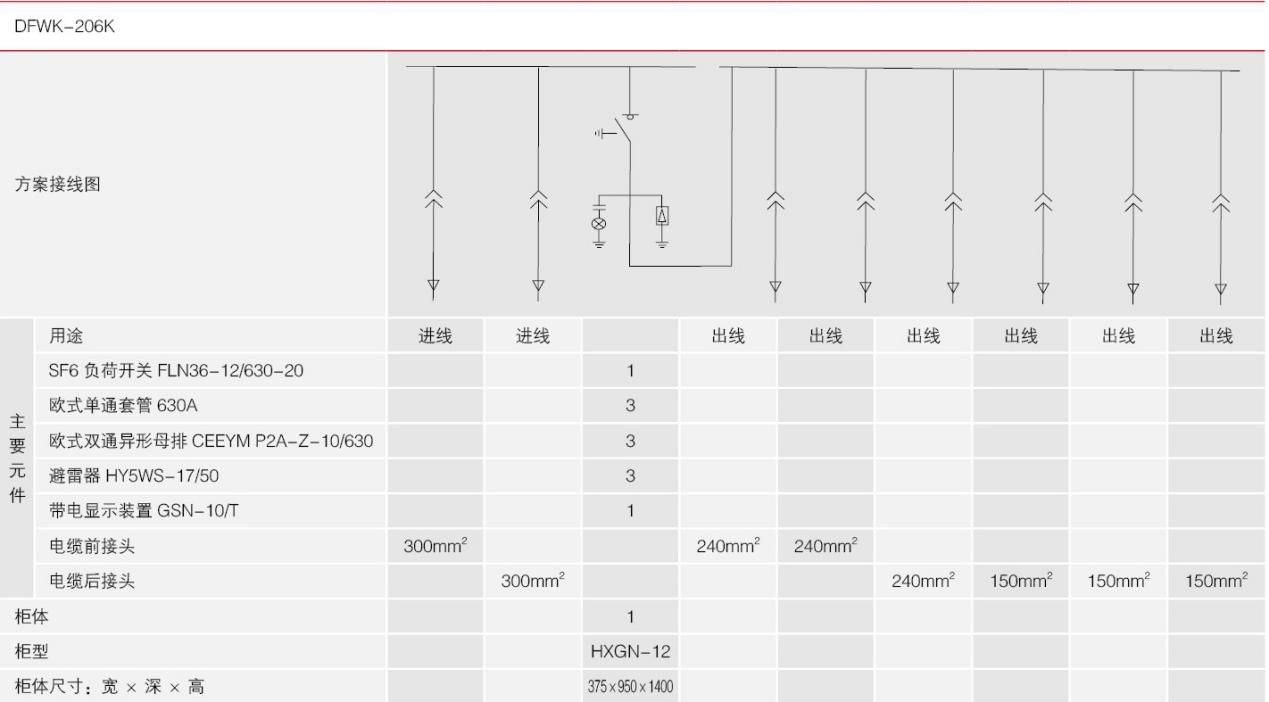

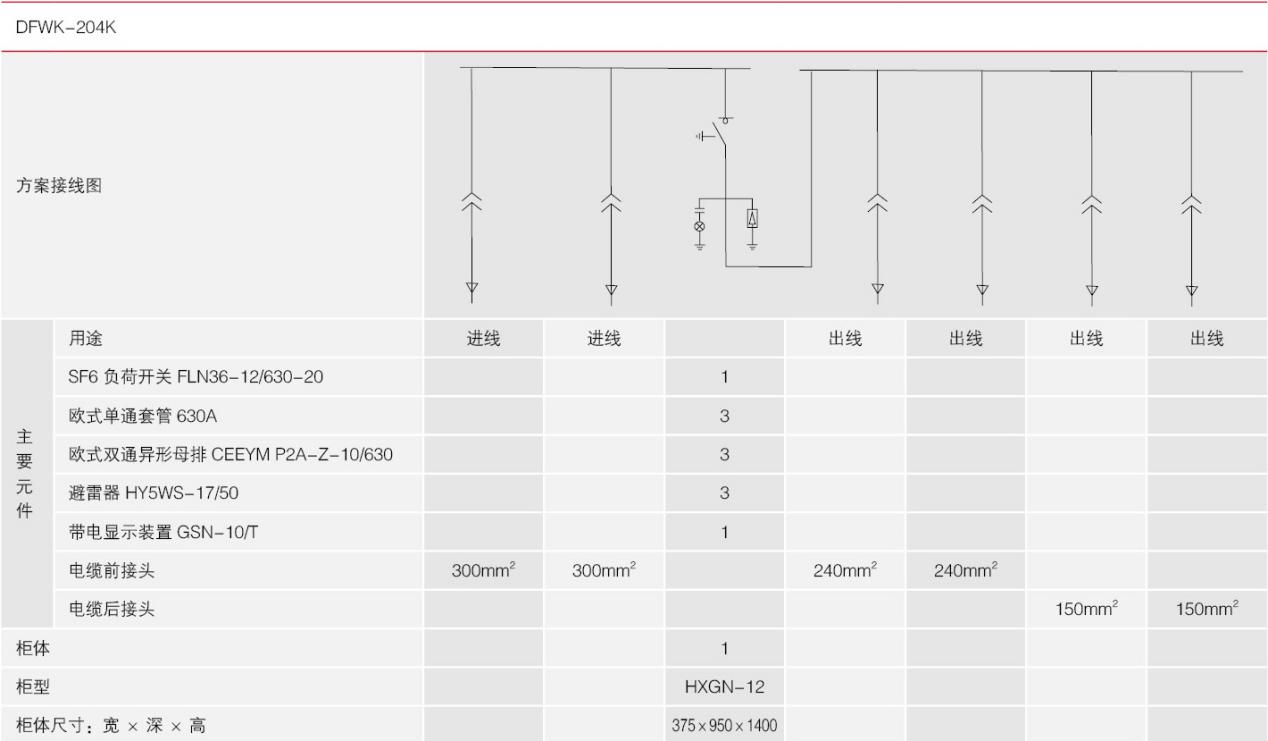

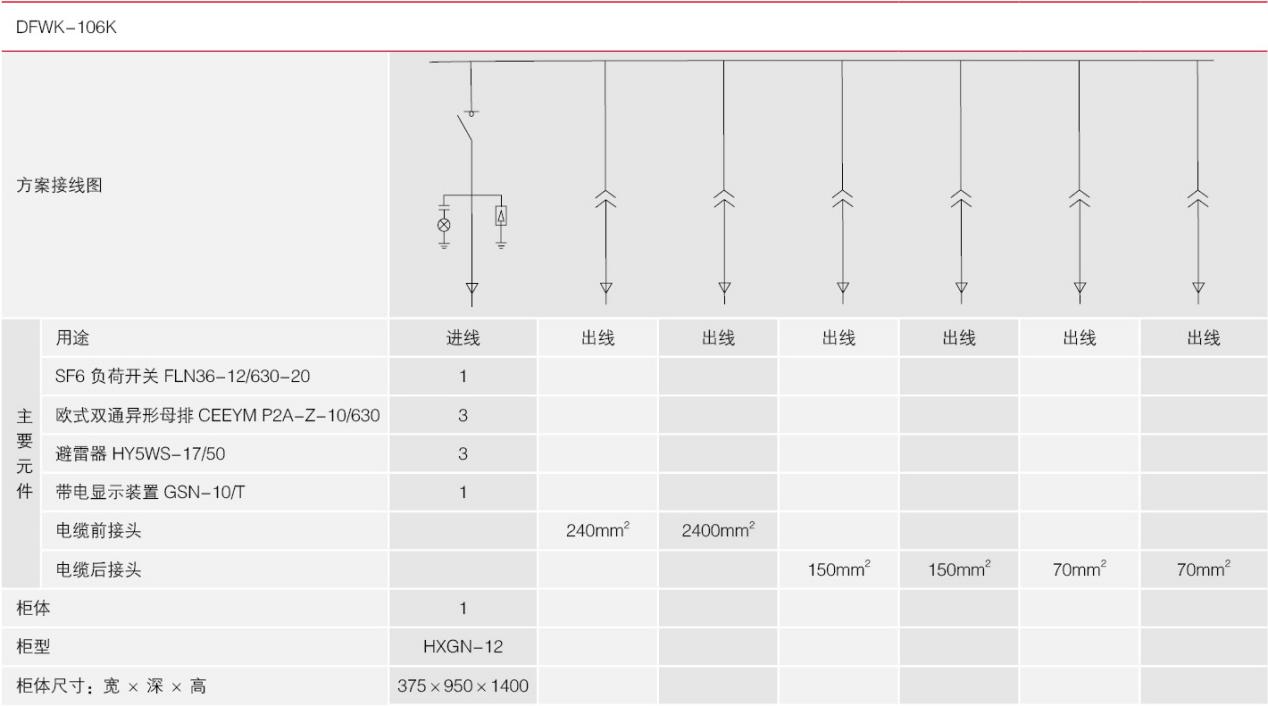

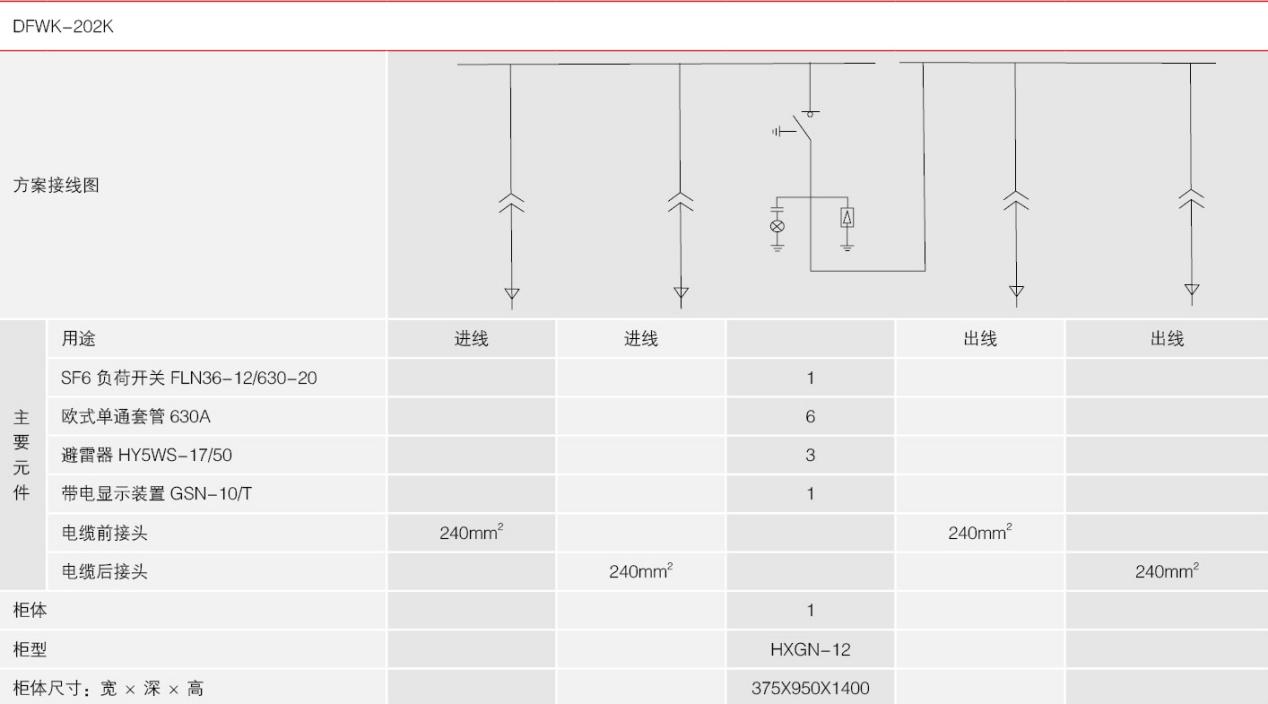

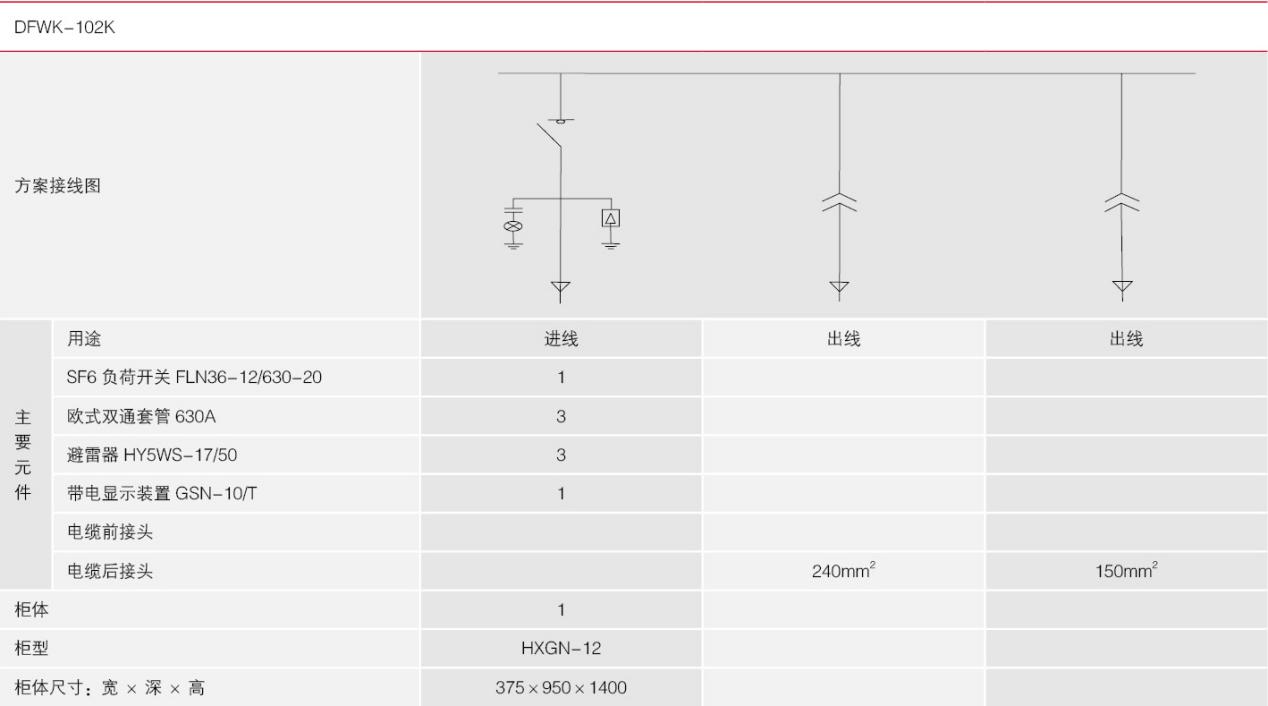

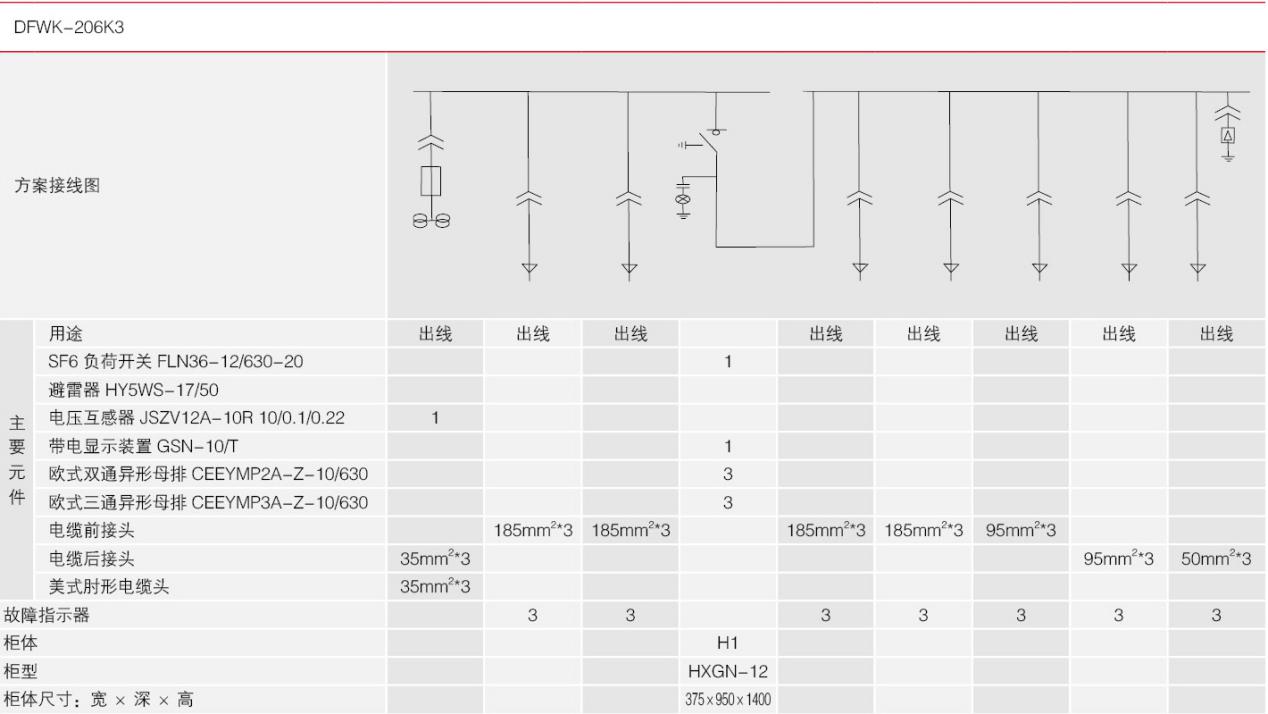

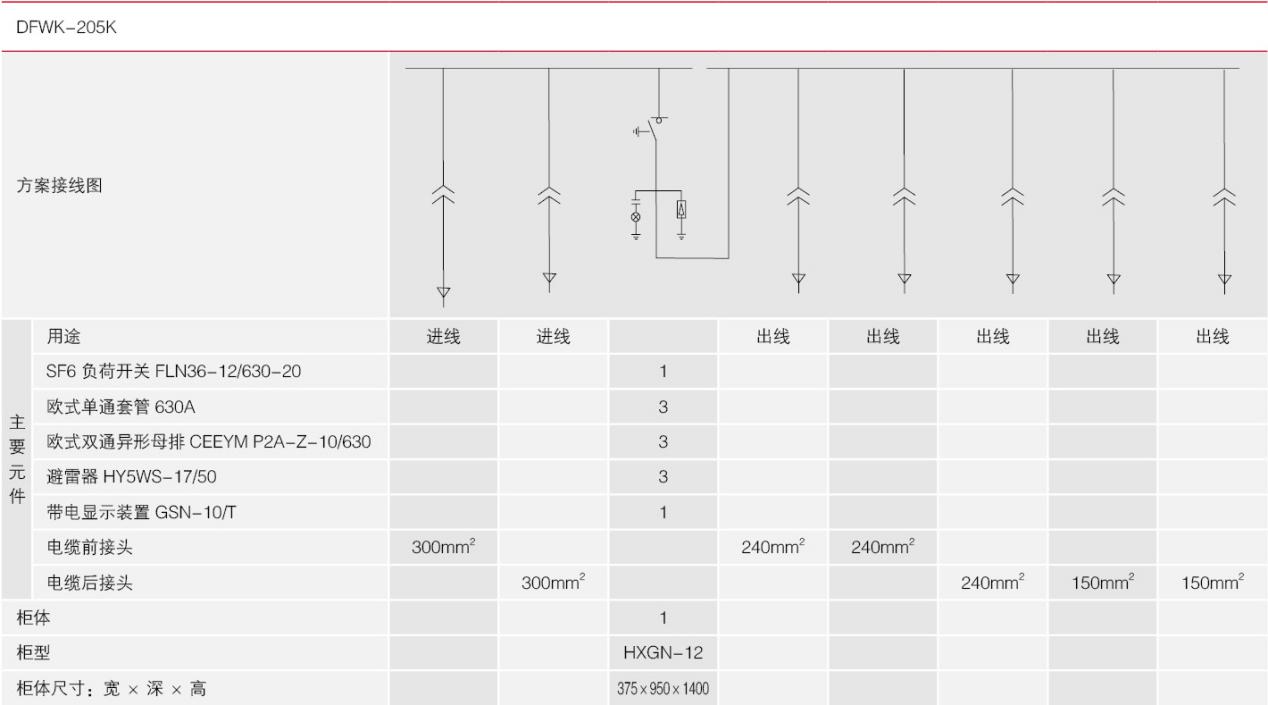

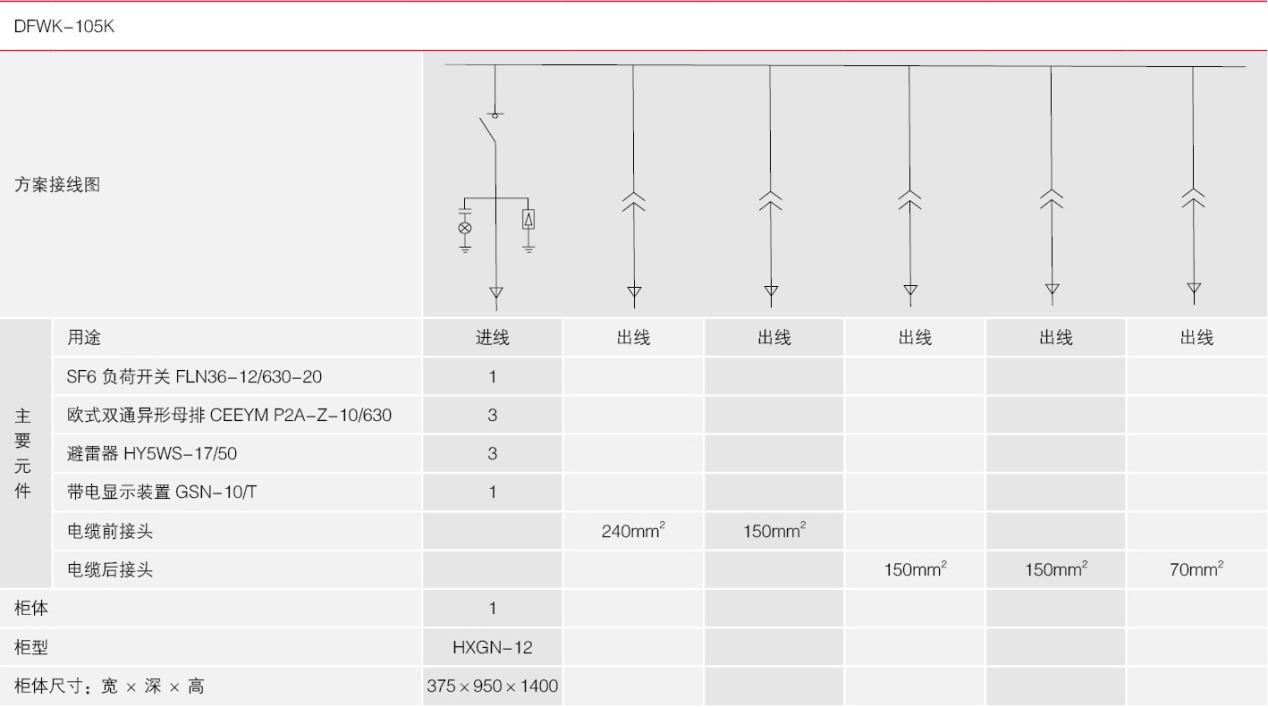

  主电路方案图

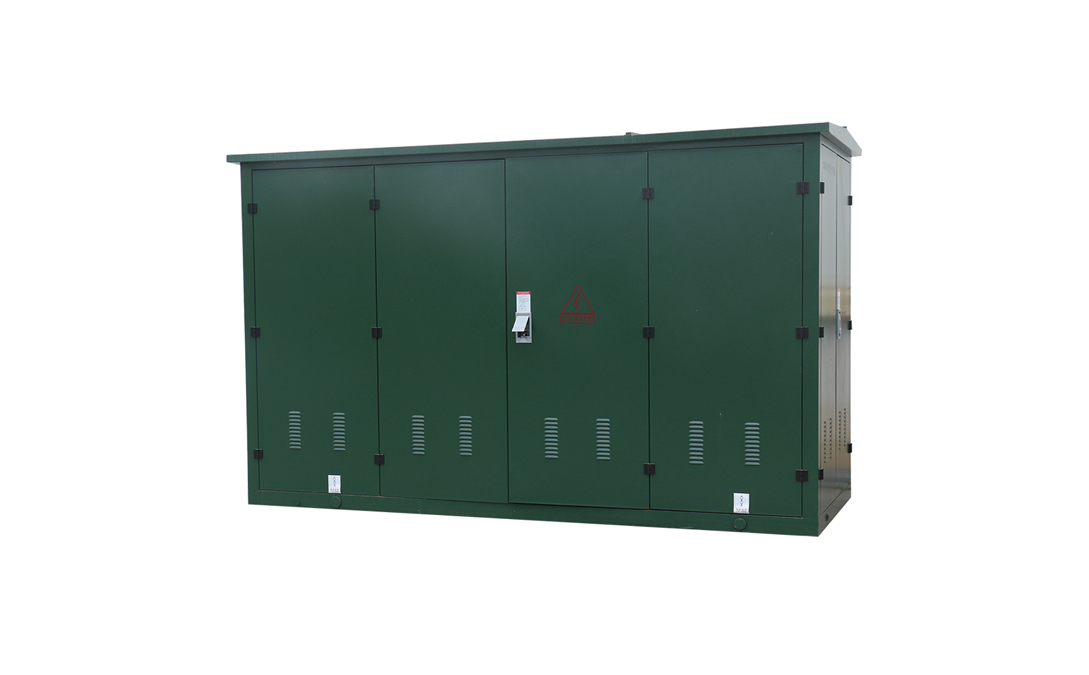

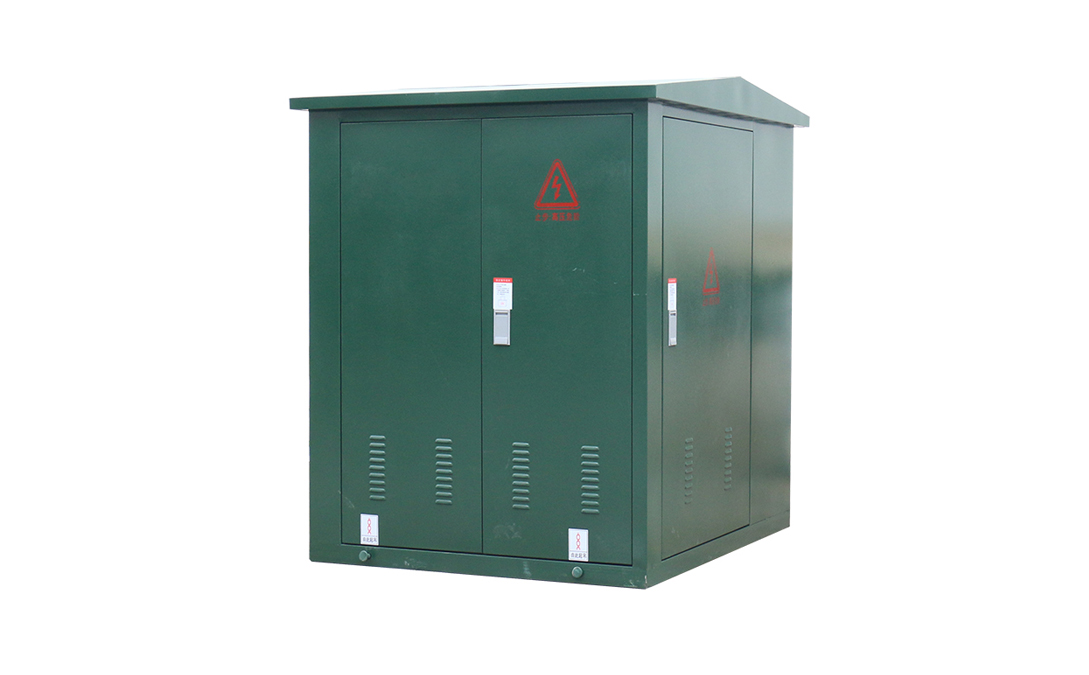

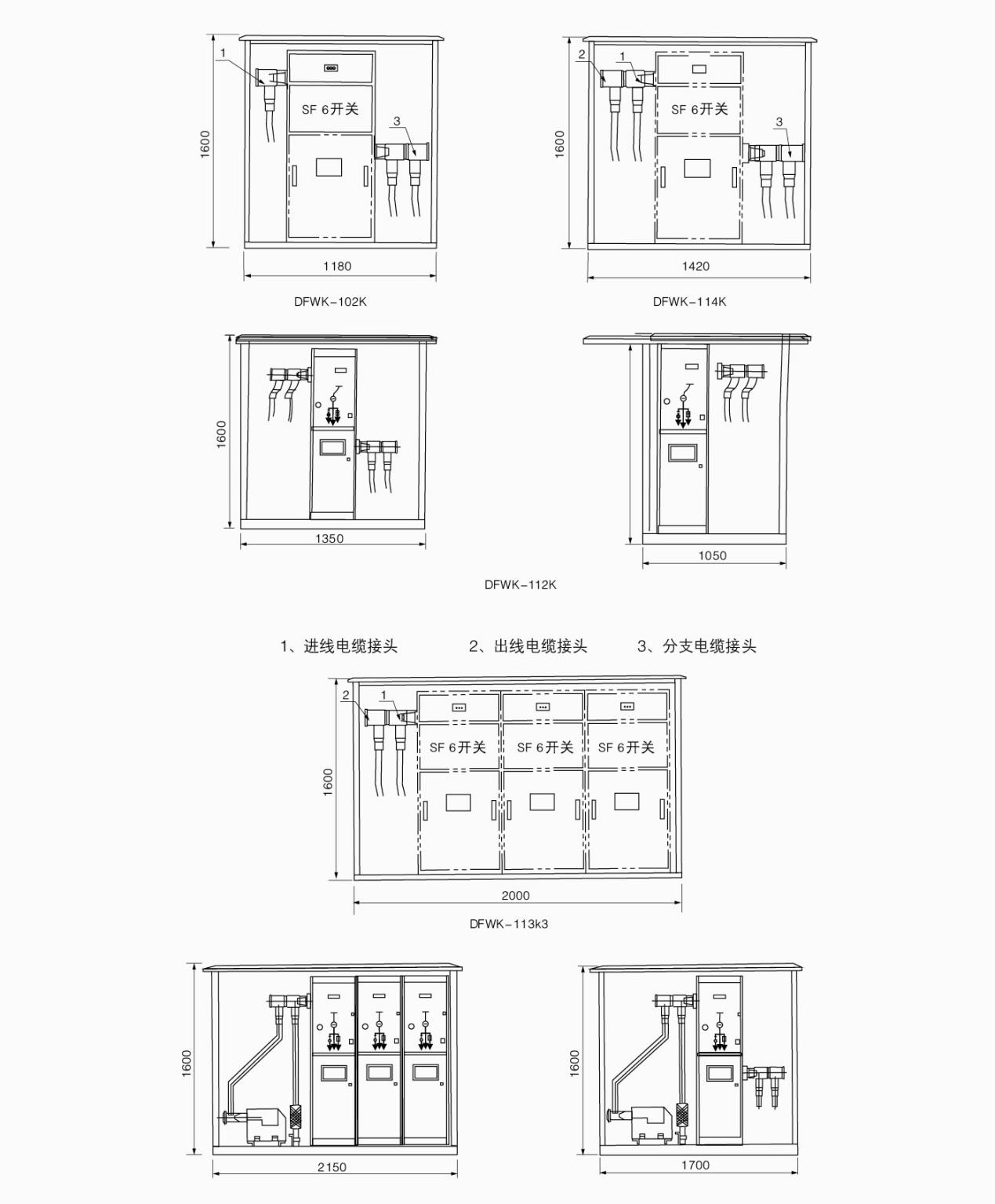

  外形示意图

  订货须知

1.产品型号、用户有特殊要求的可提供次一图；

2.进出线及分支电缆的标准截面：

3.选配的避雷器、短路故障指示器的数量；

4.外壳的材料和颜色。
