YB□-12/0.4欧式变电站

  产品介绍

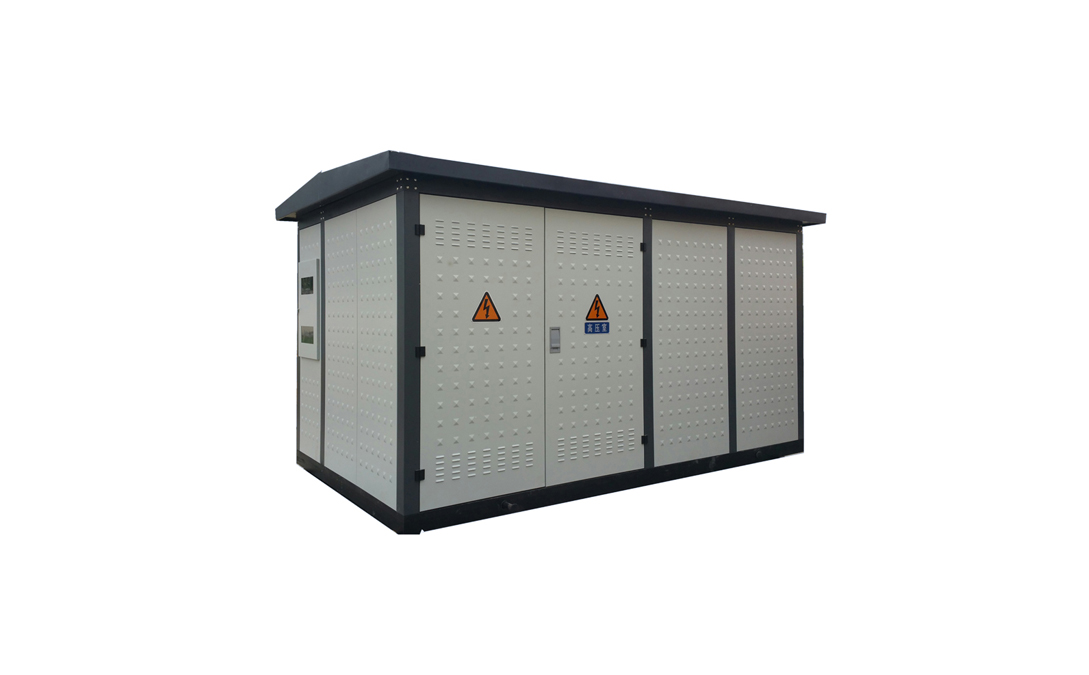

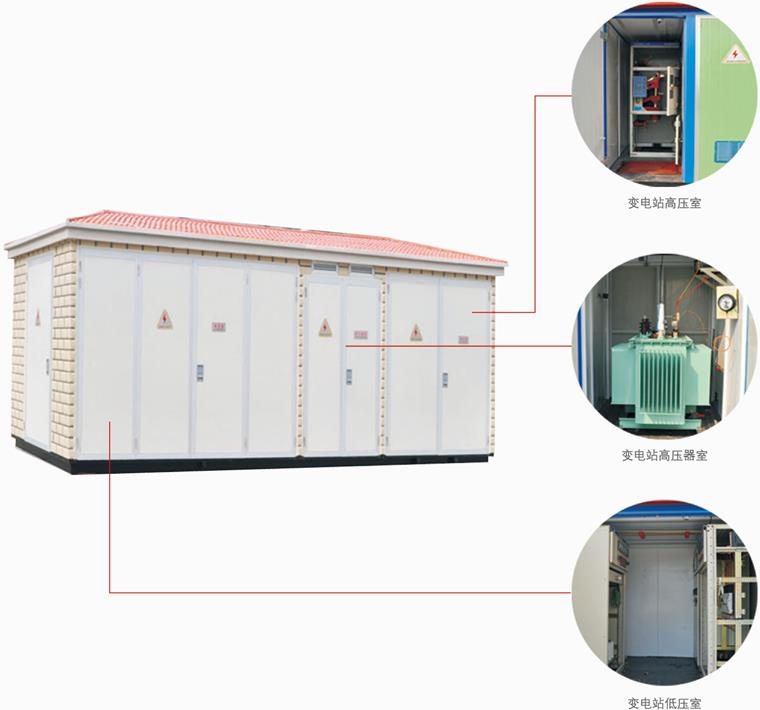

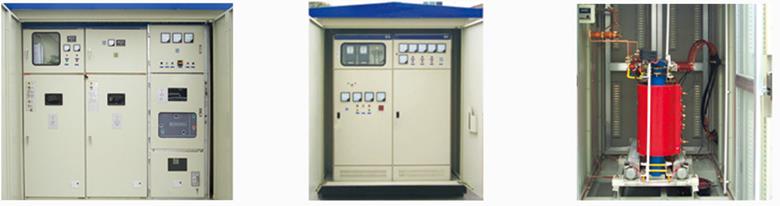

组成

变压器

  智能型体化变电站选用低损耗、油浸式、全密封S9、S10、S11系列变压器，也可选用树脂绝缘或NOMEX纸绝缘环保型干式变压器，底部可配有小车，变压器可方便地进出。

高压侧

  智能型体化变电站高压般采用负荷开关一熔断器组合电器保护，熔断器相熔断后，三相联动脱扣，负荷开关有压气式、真空、六氟化硫等型式可选，可配电动操作机构，实现自动化升级：熔断器为高压限流熔断器，带撞击器，动作可靠，开断容量大，主要技术参数见下表。对于800kVA以上的变压器，可选用ZN12，ZN28，VS1等真空断路器保护。

低压侧

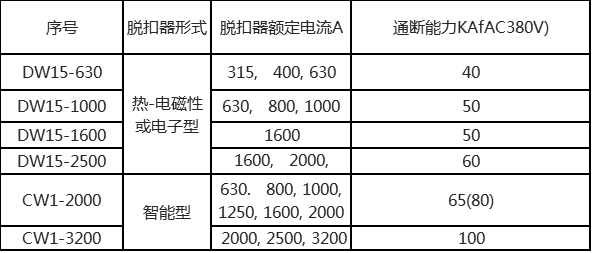

  低压侧主开关采用万能式或智能型断路器，选择性保护；出线开关选用新型塑壳式开关体积小、飞弧短，*多可达30回路；智能型自动跟踪无功补偿装置，有接触器和无触点两种授切万式供用户选用

  工作条件

1海拔高度不超过1000m；

2环境温度-25℃~+40℃；

3相对湿度：日平均值不大于95%，月平均值不大于90%；

4安装场所：无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所，若超出以上条件时，用户可与我公司协商。

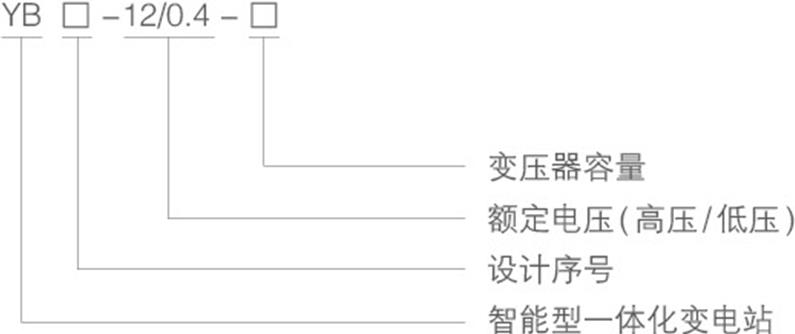

  型号及含义

  适应场所

城市居民配电、小型二次变电站、开闭所、工矿企业、小区、商场、机场、地铁、风力发电、医院、体育场、铁路、隧道等。

  主要特点

本变电站由高压室、变压器室和低压室组成、可布置成目字型和品字型；具有终端、环网或双电源供电方案；五防功能齐全，操作维护方便，运物安全可靠；体积小、外型美观与环境协调；

  功能及特点

1高压开关设备、变压器、低压开关设备三位一体，成套性强；

2高、低压保护完善，运行安全可靠，维护简单；

3占地少，投资省、生产周期短、移动方便；

4接线方案灵活多样；

5结构独特：独特蜂窝式结构双层（复合板）外壳牢固，隔热又散热通风、美观、防护等级高，外壳材料有不锈钢钦合金、铝合金、冷轧板、彩钢板可选；

6型式多样：通用型、别墅型、紧凑型等多种样式；

7高压环网柜内可装配网自动化终端(FTU)实现短路及单相接地故障的可靠检测，具备“四遥”功能，便于配网自动化升级。

厂泛用于城市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、高速公路以及临时性用电设施等户内外场所。

  技术参数

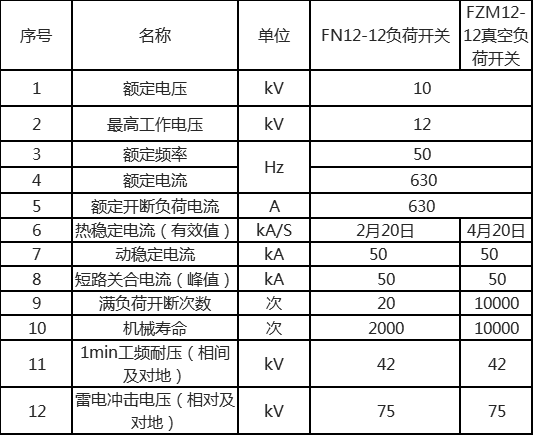

负荷开关技术参数

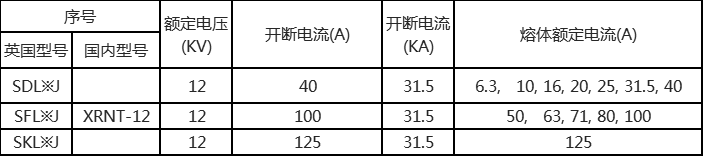

高压熔断器技术参数

  *注：由是否安装撞击器确定，N为无撞针，A为有撞针。

  执行标准

本产品符合下列标准：

GB/T17467-1998《高压，低压预装式变电站》

DL/T537-93《6-35kV箱式变电站订货技术条件》

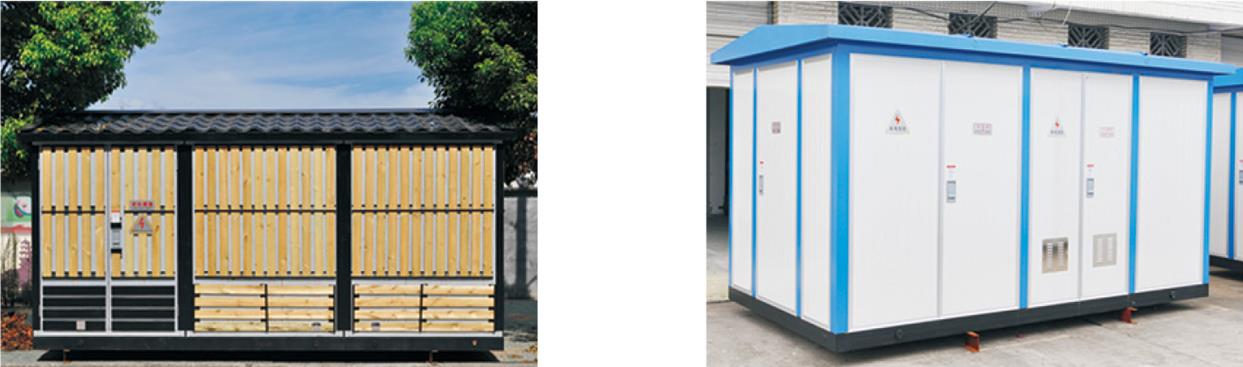

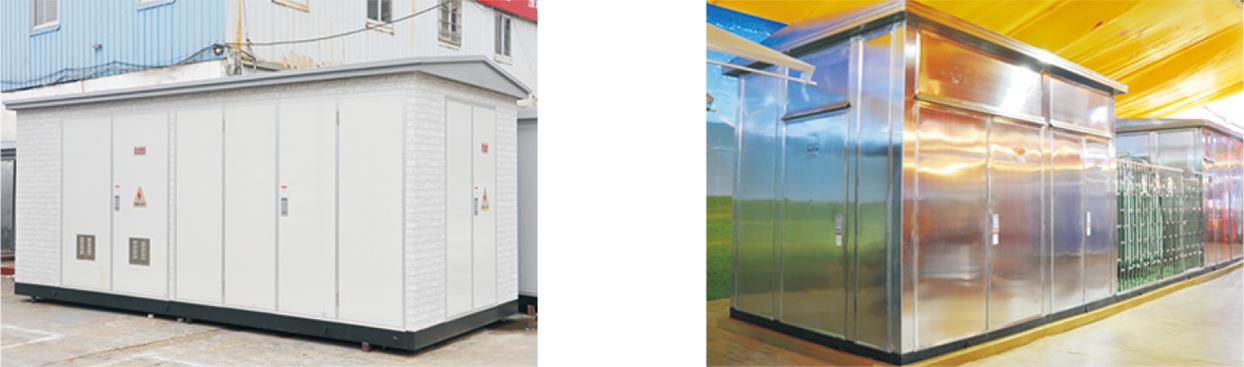

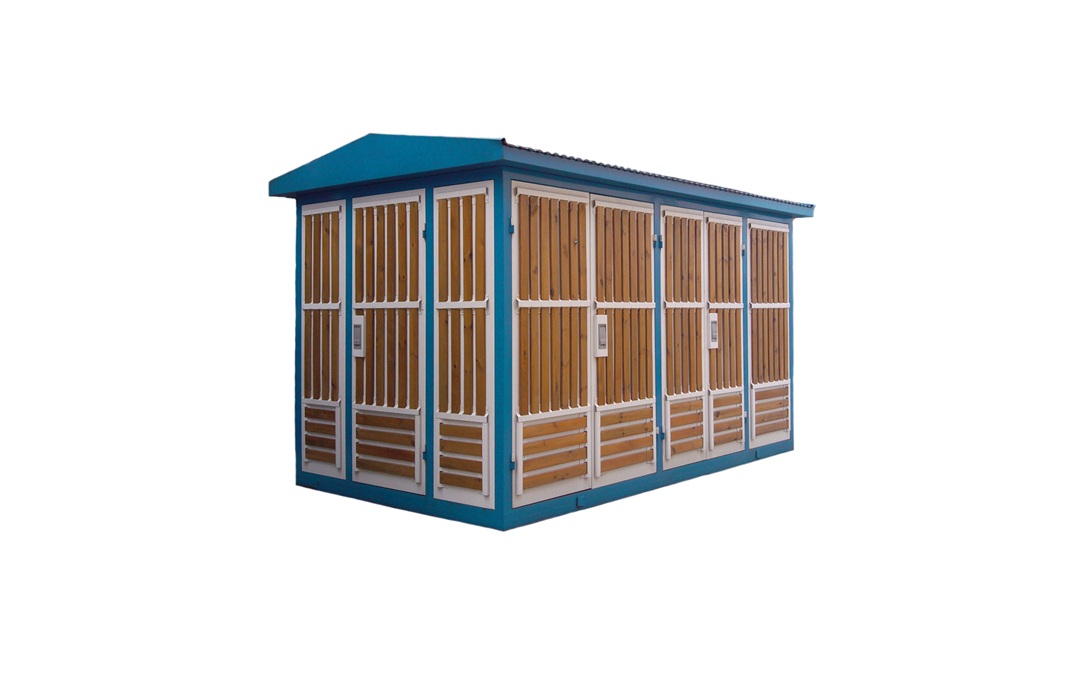

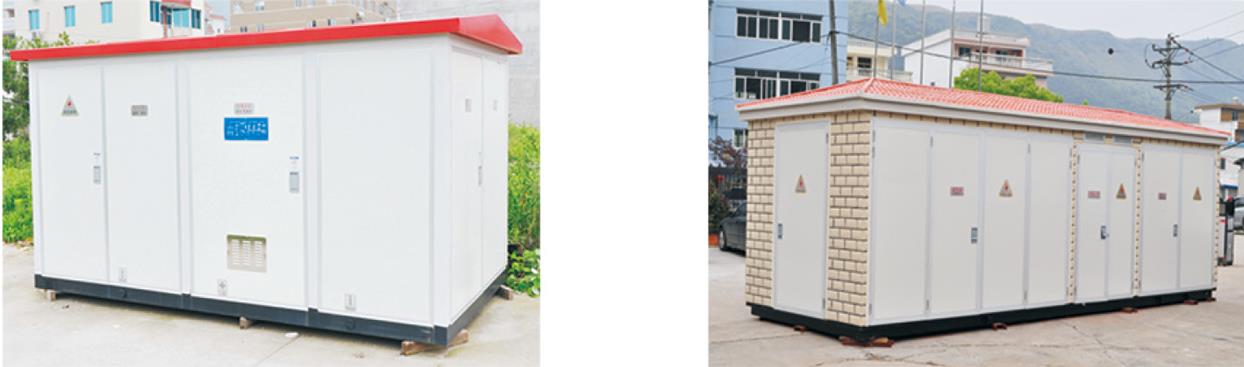

  图例展示

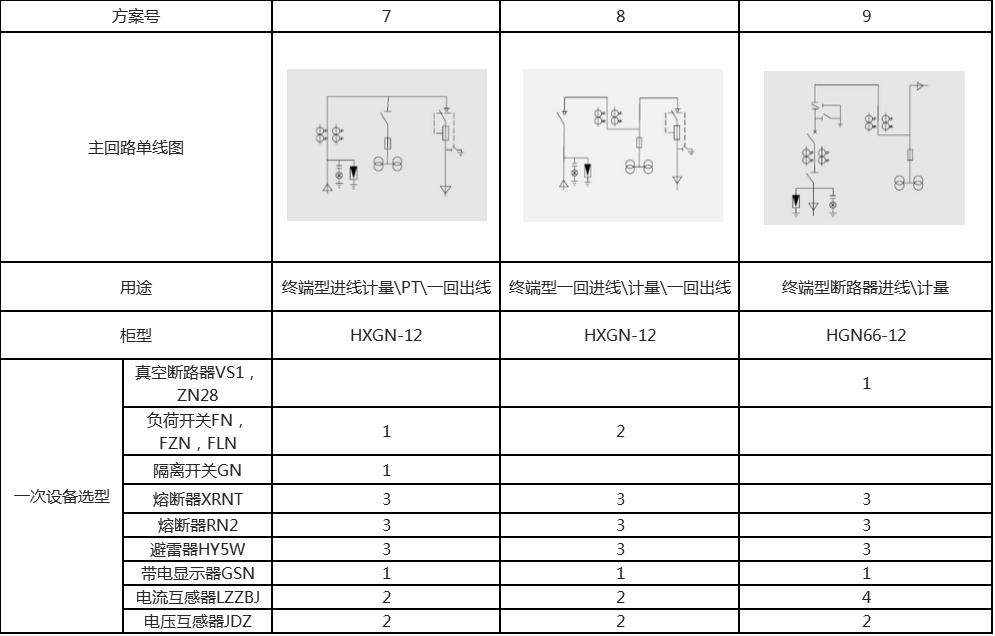

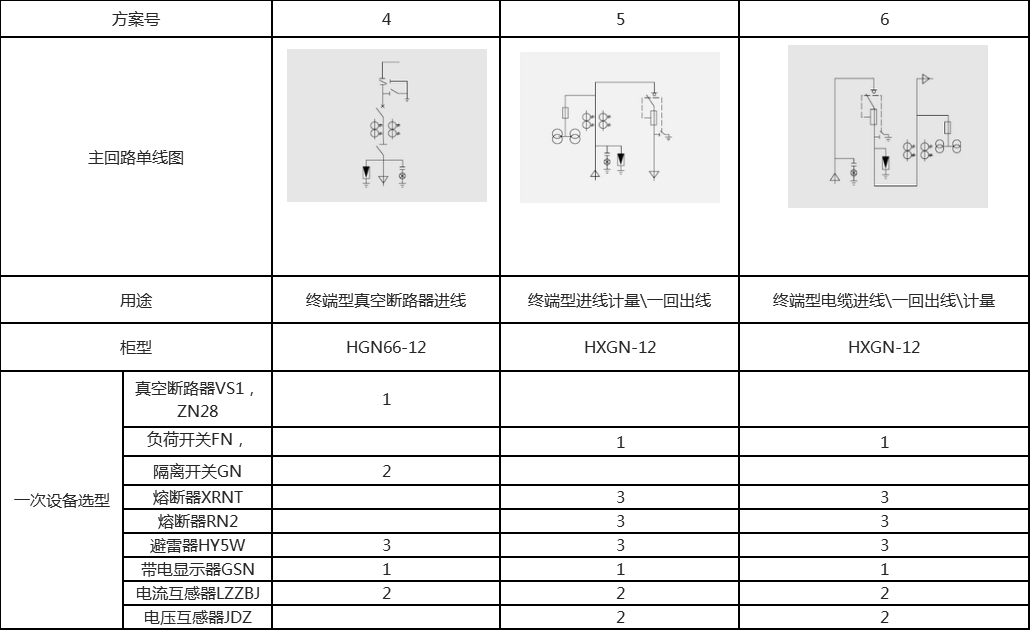

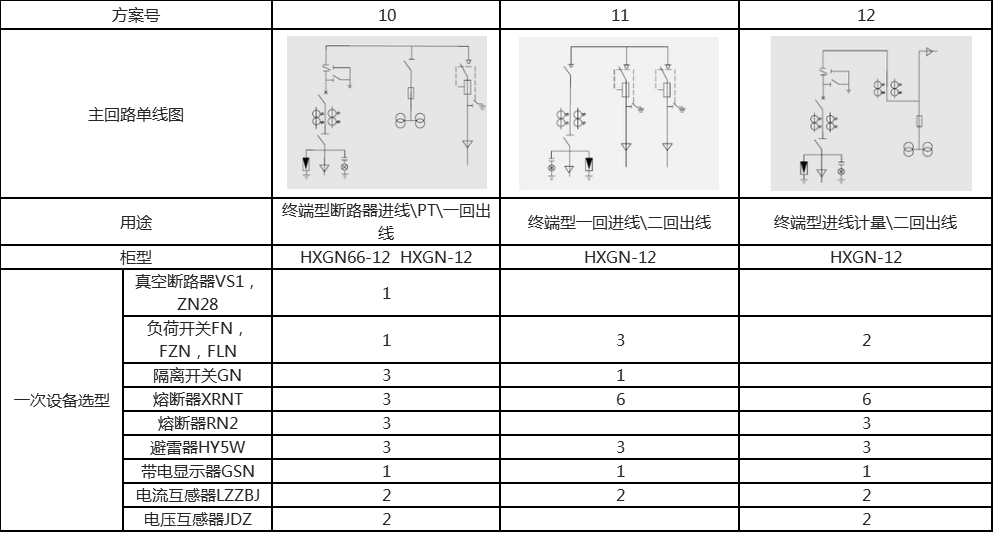

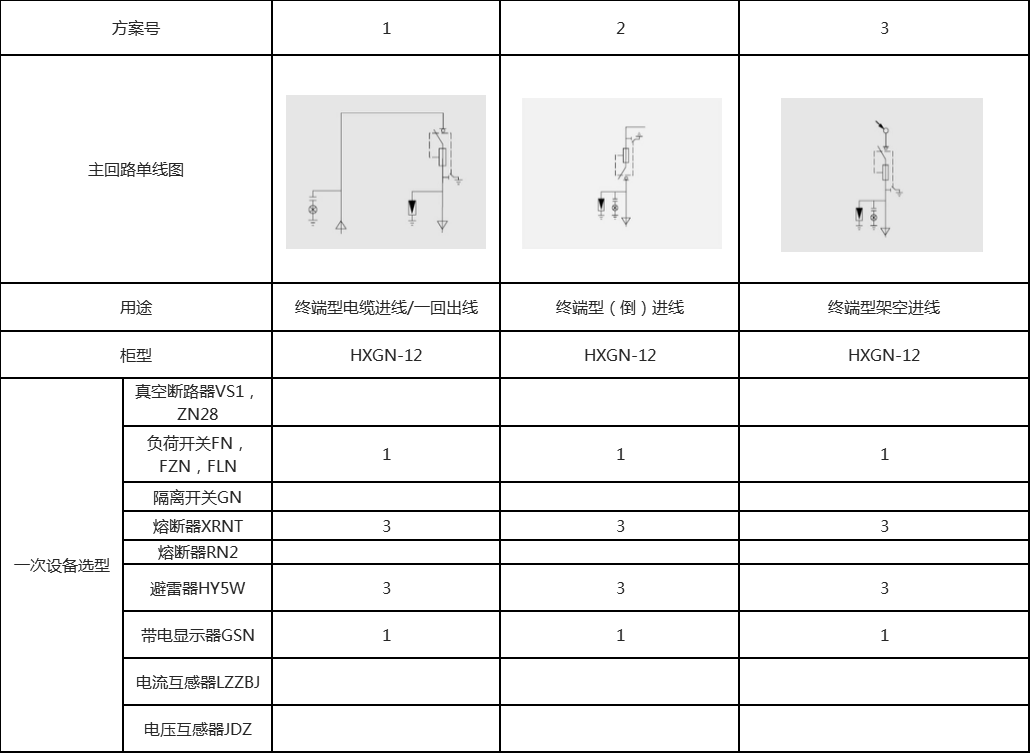

技术方案图例

  安装须知

提供操作说明书，操作手柄，元器件说明书；操作视频等

柜体结构：高压开关设备、变压器、低压开关设备三位一体；

材质：不绣钢、铝合金、冷轧板、彩钢复合板、非金属贴瓷砖、防ABB贴木条

防护等级：IP43；

包装：PVC发泡纸/PEE环保包装纸皮

装卸工具：叉车、吊车；

运输及装卸：产品在运输和装卸时不准倒置和翻转、不得撞击不准强烈震动；

安装说明：产品现场安装时，应注意柜体表面油漆的保护，产品外部、柜门内、绝缘套管表面的尘埃、污物清除干净；产品铭牌数据、产品合格证书是否与订单相符，并根据装箱单检查文件、备件是否遗漏。

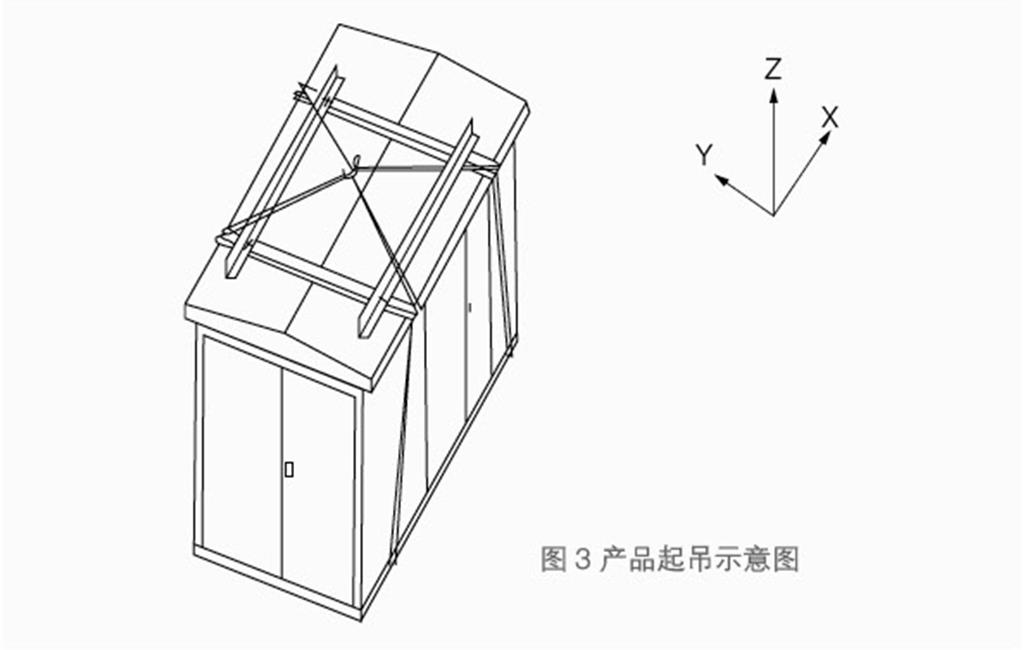

  产品起吊示意图

  订货须知

报价及订货说明：报价及订货时应提供下列资料：主回路系统方案图；辅助电路电气原理图，变电站型号、数量；变压器型号、数量；高低压一次接线方案及主要元器件型号和参数；外壳的颜色与材质；所需备品备件清单，其它特殊使用条件及要求的书面资料。

是否定制：来图定制产品，无现货。

出厂资料：制造厂提货时应提供下列文件及附件：

1、发货清单；

2、产品合格证及出厂试验报告；

3、使用说明书；

4、有关电器图纸、主要元器件说明书；柜门钥匙、操作手柄及合同单规定的备品备件。

  注意事项

智能型一体化变电站在安装、验收、交接性试验、运行与维护等方面除电力部门要求执行的各项规定外，注意以下事项：

◆用户收货时应按有关规定仔细检查，对于不马上安装的产品，应按正常使用条件规定，存放于适当的场所。

◆产品应采用专用吊具底部起吊，如图3。

◆产品水平安放在事先做好的基础上，然后将产品底座与基础之间的缝隙用水泥沙浆抹封，以免雨水进入电缆室，通过高、低压室的底封板接入高、低压电缆。

◆产品安装就位后应做好可靠接地；电站底座槽钢上的两个主接地端子、变压器中性点及外壳、避雷器下桩头等均应分别由安装部门接地。所有接地应共用一组接地装置，其接地电阻应小于4欧姆；

  检验和试验

◆产品在安装完毕或维修后，投运前应进行如下项目的检验和试验：

◇变电站内是否清洁；

◇操作机构是否灵活：

◇主要电器的通断是否灵活可靠：

◇电器辅助触点的通断是否可靠准确；

◇表计及继电器动作是否准确无误；

◇仪表及互感器的变比及接线极性是否正确；

◇所有电器安装螺母是否拧紧，安装是否牢固可靠；

◇母线连接是否良好，其支撑绝缘子，夹件是否安装可靠；

◇电器的整定值是否符合要求，熔断器溶芯规格是否正确：

◇主电路及辅助电路的接点是否符合电气原理图要求。

  维修

◇产品中所有元件按各自的技术要求维护：

◇若选用的变压器为油浸式，每年应按规定至少进行一次油样分析检查：

◇运行中的高压侧开关设备，经20次带负荷或2000次无负荷分合闸操作后，应检查触头情况和灭弧装置的损耗程度，发现异常应及时检修或更换；

◇低压开关设备自动跳闸后，应检查分析跳闸原因，待排除故障后，方能重新投运；

◇避雷器每年应在雷雨季节到来之前进行一次预防性试验；

*产品附有装箱单、合格证、安装使用说明书、电气接线图和本产品所采用的主要元件设备的说明书，钥匙操作工具以及根据协议书提供的备品备件。

  其他注意事项

订货时须提供以下资料：

1.变电站型号、数量；

2.变压器的型号、数量；

3.高压和低压一次接线方案及主要元件的型号和参数；

4.外壳的材料及颜色。

  温馨提示

本企业生产的高低压开关柜、环网柜、充气柜、固体柜系列都是特殊电力行业定制产品，一旦确定生产是不退不换。关于运费：每个产品规格尺寸、重量都不一样，每个地方运费也不一样，所以不包邮，具体邮费详询客服，祝你购物愉快！
