产品介绍

XGN-12是本公司的新代固体绝缘环网柜，适合智能电网应用。该系统具有高水平的运行安全性，厂泛应用于12kV二次配电系统。XGN-12环网柜基于本公司成熟的真空灭弧室进行设计，无需维护，10000次操作寿命获得认证。

在XGN-12固体柜内，一次部件及机构部位于全封闭式的箱体里，保护整个系统免受环境的影响。真空灭弧室及固体绝缘的使用确保XGN-12的完全绿色环保。这些技术的采用使XGN-12成为SF6环网柜的完美替代解决方案。柜内所有高压带电部件均采用单相绝缘。所用材料经过特别打造，提供极佳的绝缘性能及优异的散热特性。此外，经过特殊设计的绝缘结构，有效的优化了周围电场分布，因此*大限度地降低了内部燃弧的任何风险。同时，由于不需要对气体压力进行常规测试或其他例行维护，设备周期后也无需额外的回收成本，因此也极大降低了产品的全周期使用成本。

XGN-12固体柜系统设计紧凑，可从前部电缆仓实现电缆的下进下出连接，因此该系统十分节省宝贵的占地空间，便于在严苛的环境下使用。所有部件都完全封闭在经过20kA/1s防内部燃弧权威验证安全的金属外壳里。在操作人员的安全万面，XGN-12固体柜的设计也万无一失。此外，除了面板集成的模拟分合闸位置显示外，通过柜体前万的可视观察窗可直观的观察到内部刀闸的合/分及接地触头状态。

XGN-12固体环网柜设备; 全范国方案有断路器线路保护、变压器保护、负荷控制、熔断器组合电器、 PT电源、母联提升、所用变、等多种方案, 为电网的升级改造及配电用户提供完美的系列解决方案, 配置智能终端基站组合满足智能电网的需求。该产品可作为电力系统环网配电设备, 也可作为工矿企业城市建设的配电设备, 具有多功能通用性的特点。

固体绝缘全封闭开关设备; 是采用固体绝缘材料为主绝缘介质, 将真空灭弧室及导电连接、隔离开关、接地开关、主母线、分支母线等主导电回路单一或组合后用固体绝缘介质包覆封装为一个或几个具有一定功能、可再次组合或扩展的具备全绝缘、全密封性能的模块, 人可以触及的模块表面涂覆有导电或半导电屏蔽层并直按可靠接地的环网柜。

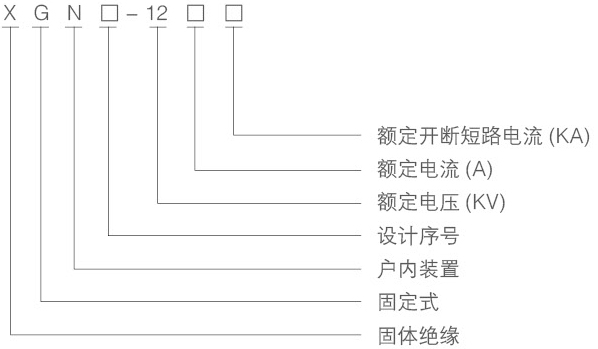

型号及含义

绿色环保

◆*精简的零部件设计；

◆完全采用环保性材料设计；

◆不使用SF6气体作为灭弧及绝缘；

◆一次回路采用*少的接点设计，确保运行期间低能耗；

◆只使用可重复使用和/或可回收使用的材料。

固体柜和充气柜的区别

首先，环网柜是指在环网上使用的一种开关柜产品，这种开关柜产品的额定电流小于630A的组合电控柜和负荷开关柜，属于二次配电设备的一种(也称RMU)；充气柜是一种以气体为绝缘介质的开关柜产品，根据开关柜的应用领域可分为一次配电设备和二次配电设备，额定电压小于630A。其次，充气柜其实是一种环网柜。当我们使用普通开关柜进行环网供电时，称之为环网柜，而专业环网柜和充气柜的性能和功能更全面，安全性能更高。

固体柜和充气柜结构的具体区别

1、产品结构功能不同

充气柜为带永磁机构的真空断路器或带弹簧机构的真空断路器，柜体采用空气绝缘和六氟化硫气障室的相结构。由于气柜结构紧凑，可根据使用要求进行扩展，因此广泛应用于配电自动化领域。

固体柜介绍

环网柜被称为固体绝缘环网柜，采用对自然环境无害的绿色环保材料制成，整个柜体不含SF6等气体。环网柜操作简单，使用非常安全，可以为用户提供2到6个单元的标准柜和扩展柜。值得注意的是，环网柜的电子部件全部采用金属外壳密封，避免了电器产品对环境的污染和影响。

2.功能特征的差异

充气柜结构紧凑，互锁可靠，操作灵活，可为多种不同环境下，尤其是恶劣环境下有各种需求的用户提供满意的充气柜产品解决方案。随着新型传感技术和继电器产品在充气柜中的应用，应用范围和应用环境越来越广。

立体橱柜在原有老式产品的基础上，开发了可扩展的模型，让用户可以更方便地扩展线路，增加计量功能；固体机柜的主要电子元件和机械装置由完全密封的外壳保护，有效防止灰尘、湿气和其他环境依尼苏影响固体机柜的运行。

3.应用领域的差异

充气柜一般用于二级变电站、住宅小区、商场、箱式变电站、开闭站等。对于一些机场、铁路、地铁等用电要求高的地方，也可以使用充气柜；

由于其优异的性能，机柜广泛应用于住宅、电厂、轻工、商业建筑、工业、购物中心、变电站、配电站等行业和场所。

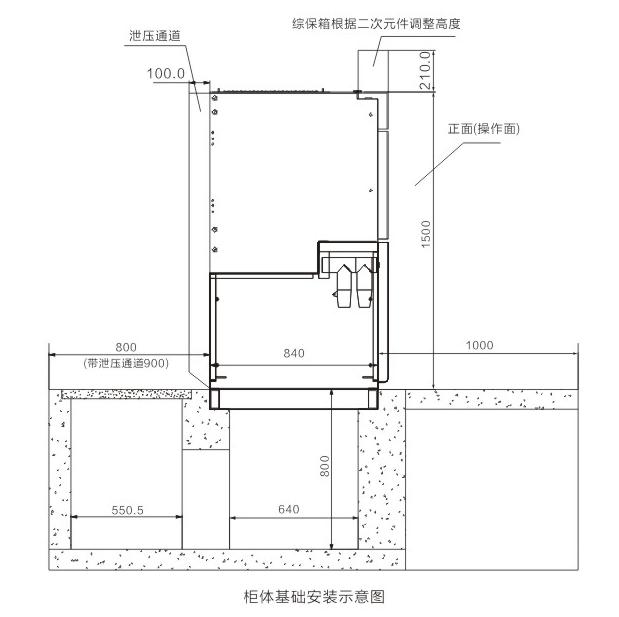

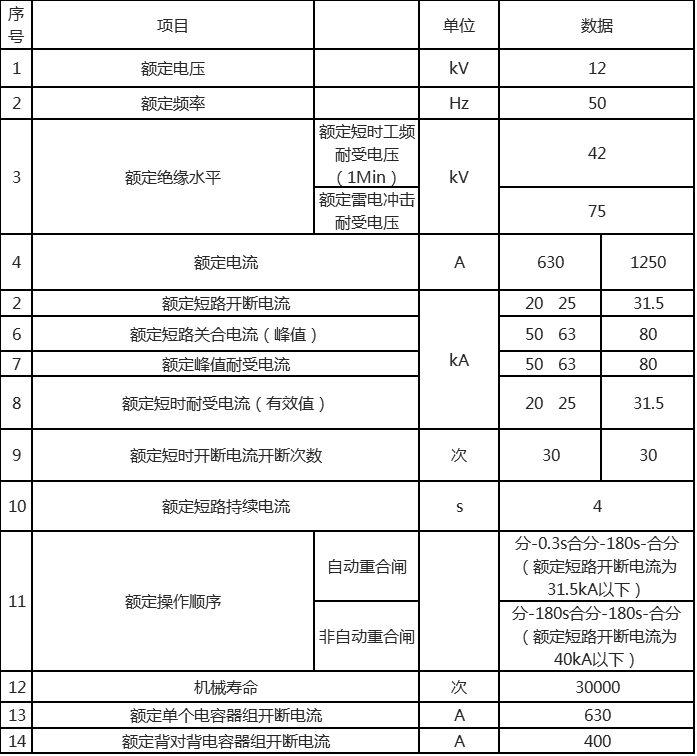

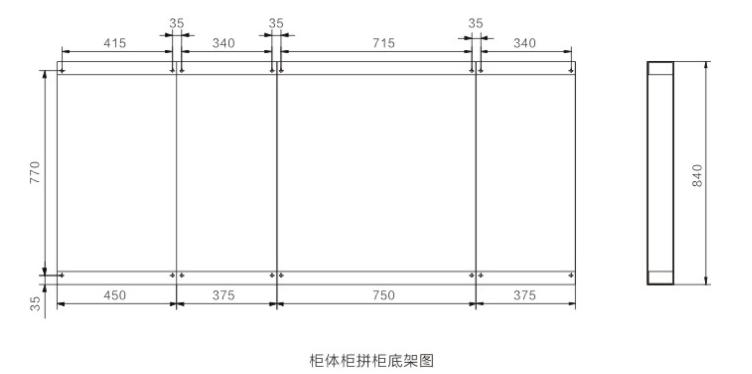

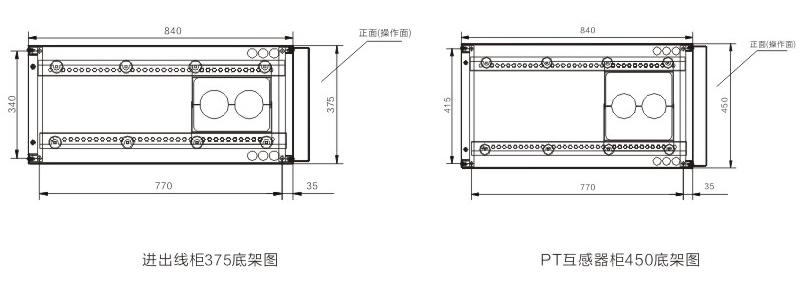

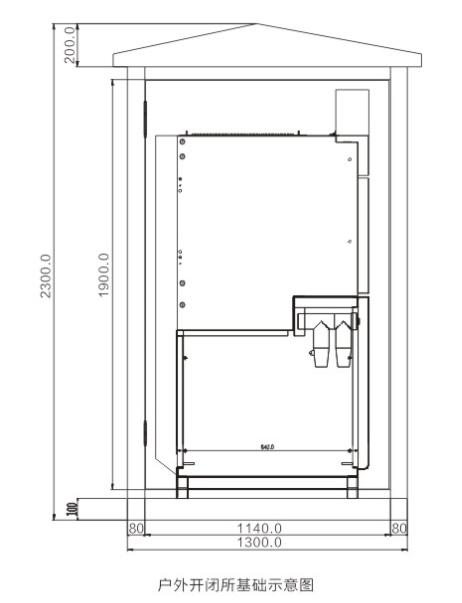

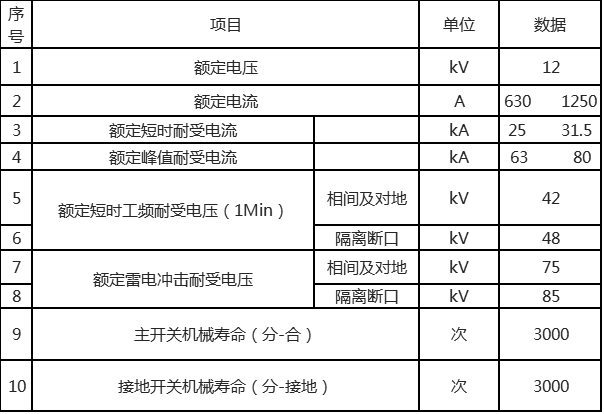

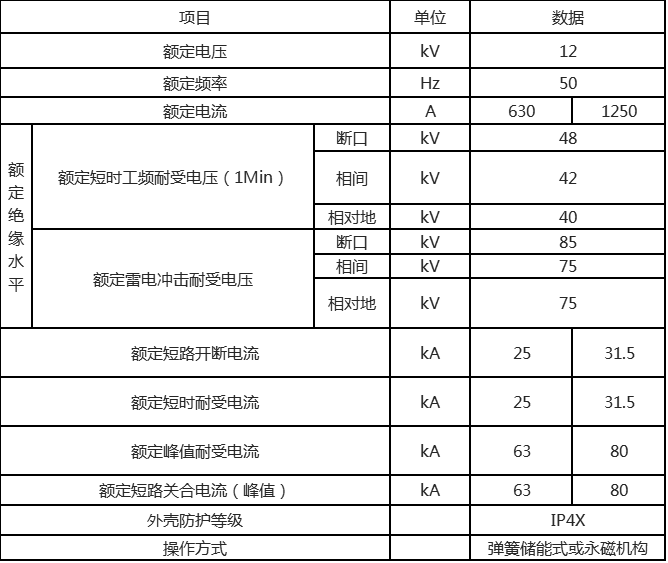

主要特点
