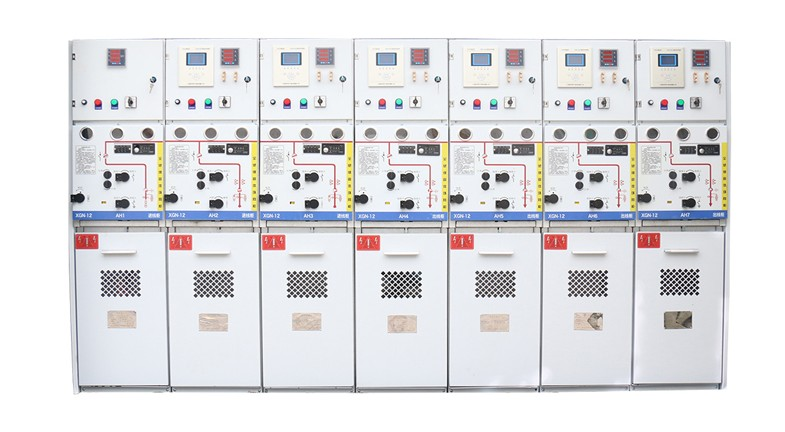

固体绝缘柜的介绍

  新一代固体绝缘柜是应用于中压配电网络固体复合绝缘环网主单元开关。 在同一个供电单元里A、B、C三相是由三个独立的模块组合而成，可为配电网络提供若干的组合。复合绝缘有负荷开关、断路器并且有手动、电动等多种操作功能，通过选配FTU等多种智能化控制器及其他相关设备，实现不同程度的控制、测量和保护功能。固体绝缘柜作为一种全新的智能电网配套设施，被大量的应用在城乡电网的终端。

1.绝缘功能的介绍

  绝缘固体柜的开关本体是采用了三相独立安装的方法，将三相电源线路分别固定在绝缘本体当中。开关主断口利用真空灭弧室，优化开关的电磁场结构。主开关的拉杆在绝缘操作传动机构的带动下进行开关的开断动作。在固体绝缘柜的L模块和V模块结构方式是一样的，只是在开关上面的真空灭弧室的动作方式不同单是安装都是方便的，F模块的话就更容易的更换熔丝，熔丝座的接地可靠在进行维护检修的时候可以保证工作人员的人身安全。固体绝缘环网柜的内部不存在SF6气体也不存在了污染环境这一说。利用全新的固封极柱技术奖绝缘固体柜内部的真空灭弧室、电气回路、绝缘支撑件等部件连接在一起实现整体化管理，全绝缘、全密封的结构更好的实现对单元之间的拆换。固体绝缘柜绝缘套筒上面的固封，解决了原先老式灭弧室外表受损伤的现象，实现外部的防护提高了开关柜整体的耐臭氧、抗紫外线、抗老化能力和机械强度的增强。

2.内部回路的结构和绝缘

  固体绝缘柜高使用的寿命弹簧操作机构，不仅让开关柜具有优质的开断功能，还满足了隔离接地的快速开合。隔离触头对合闸触头、接地触头、空气距离设计满足了更高的海拔且还不需要用到气体，主回路的母线出线及电缆出线均采用了国际标准接口方便安装之后的调整以及扩展。绝缘箱体是采用环氧树脂类的绝缘材料进行压铸制造，这样的制造的优势就是柜体的抗开裂能力提高、能够消除热障冷缩破坏应力、可以进行柔性物质的填充、即使在150℃的高温环境下面绝缘的强度也不会降低，因为材料有着良好的导热性易于热量的散发，更换下来的部件材料也能进行回收，进过热处理的和化学处理能使环氧树脂很快分解再次的循环利用。

3.一体化模块的特点

  这种机构模块的由断路器机构模块和三工位的隔离模块相互组成一体化模块。这种操作机构综合断路器、隔离开关、接地开关的操作以及它们的互锁功能。这种机构的设计合理、齿轮之间的传动、弹簧储能、符合断路器的分合闸参数，三工位的隔离机构具备了手动电动一体话，机构的结构紧凑操作简单、适用范围广、体积小巧机构采用了无油润滑的轴承十万次以上的寿命。而一体化模块机构使用寿命10000万次，利用上、下隔离断路的方式，负荷开关机构、断路器机构都可以进行任意的设置，设计结构的简单快捷适用于频繁操作，且机构的零部件数量少但是通用性更强。
