电缆分支箱常识

发布时间:2018-11-30点击量:

    电缆分支箱在哪些地方使用?电缆分支箱结构特点你知道么?电缆分支箱如何机型安装调试?本文仅为大家详细介绍电缆分支箱常识知识。



概述

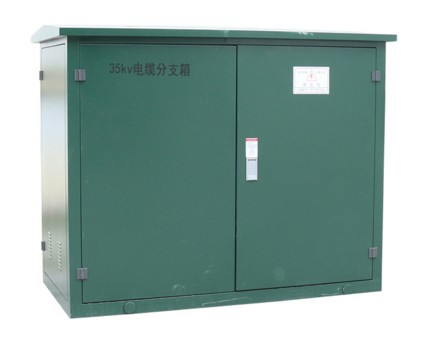

    电缆分支箱由箱体、电缆附件、电器元件、负荷开关和二次元件等共同组成,在电网中作为电缆分接、连接及电能分配和转移使用。





特点

    1、结构较为灵活可单独使用负荷开关,也科技根据实际使用需求整柜安装负荷开关;

    2、把绝缘母线、电缆接头和负荷开关有机结合达到全封闭、全绝缘和可触摸的目的;

    3、可根据用户使用需求选择多达5个分支进出线;

    4、外观美丽大方、免维护、操作简单方便、占地面积小;

    5、还可加装控制电源、电源PT、RTU、短路故障指示器和FTU等一次、二次元件。



使用条件及场所

    1、温度要求:电缆分支箱可在零下40℃至45℃之间工作;

    2、相对湿度:日均值小于95%且月均值小于90%;

    3、安装使用的海拔高度要低于1000米;

    4、安装环境还要求地震强度低于8度、风速小于35米/秒、安装倾斜角度小于5°且污秽等级小于等于三级。

    5、使用场所:电缆分支箱主要在额定频率50HZ下的环网系统中电缆接点作为分配电能使用,在大型工矿、城市工业区、商业街和住宅小区的配电网中广泛使用,特别是在老旧城市电网改造中可以节约设备及电缆的投入(还能提升供电的可靠性)。



相关标准

    很多人都想知道电缆分支箱的设计、生产是根据哪些国家标准呢?目前国内外的电缆分支箱生产厂家设计生产依据的标准有GB/T11022、GB/T12706.4、GB3804、GB4208、GB11032和GB311.1等,对技术条件、附件要求、外壳防护、绝缘性等做了相关要求。



型号含义

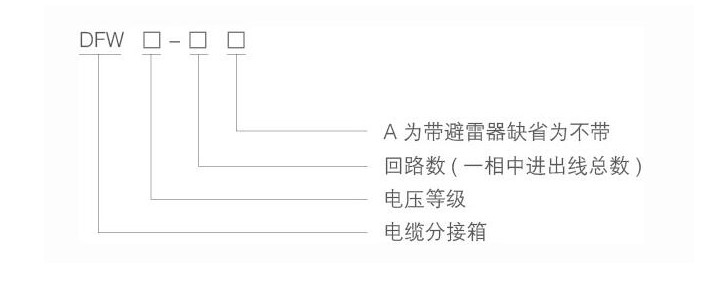

    目前电缆分支箱一般使用DFW□-□□来表示,其中DFW表示电缆分支箱的意思,第一个□表示电压等级、第二个□表示回路数量、最后一个□为A代表带避雷器(不带省去),具体的型号含义图文详解如下图所示。





结构特点

    1、电缆分支箱的导电回路由电缆附件和电缆通过内胀应力锥结构配合而达到全绝缘和全密封的效果;

    2、接头支架使用不锈钢弯制而成既强度高又不会产生涡流;

    3、分支箱外壳使用彩钢板或不锈钢制作而成,可以在大多数恶劣环境中安装使用;

    4、根据用户使用需求可加装真空负荷开关或SF6负荷开关;

    5、分支箱的前后门都可以打开进行操作维护及附件的安装等。

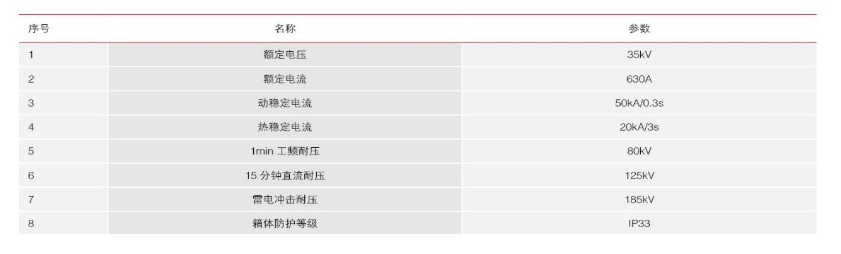

技术参数





安装、调试

    电缆分支箱在安装运行之前要进行以下几点调试工作:

    1、耐压实验,不带电缆时工频耐压为42KV/分钟无闪络、无击穿;

    2、电阻测量,分支箱主回路电阻值应当小于60μ欧;

    3、操作检查,对主开关分合15次不应出现拒分和拒合的情况;

    4、带电显示器检查,把电压上升到3千伏指示灯应当开始亮,当电压达到10千伏时指示灯较亮。



订货须知

    1、用户提供主接线方案的标号、用途和额定电压、电流及额定短路开端电流等;

    2、电缆分支箱内部的电子元件型号、规格和数量等;

    3、如定制的电缆分支箱需要在特殊环境使用应特殊说明;

    4、需要额外的备品备件或其他要求,在订货之前要进行特殊说明。
