干式变压器冷却方法

作者: admin 发布时间:2020-12-11 14:31:08点击量:1699

(1)**种状况,干式变压器无维护外壳

干式变压器无维护外壳,或是尽管有维护外壳,但冷却空气能根据普外进到內部循环流动性的干式变压器。这类变电器的冷却方法仅用两字表明:**个字母表明气体,用A表明;第二个字母用N或F表明,N表明当然循环,F表明逼迫循环。

比如,AN表明一台过温保护干式变压器。冷却空气能在变电器外界和內部循环商品流通。AF则表明风冷,干式变压器的电磁线圈下边设立风管,并且用冷却散热风扇吹风机,提升 排热实际效果。

(2)第二种状况,干式变压器有维护外壳

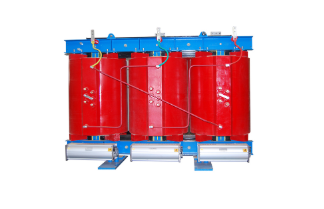

干式变压器

干式变压器有维护外壳,冷却空气不可以根据外壳进到內部循环。对这类干式变压器用四个字母表明冷却方法。其次序为:

1)**个字母表明与电磁线圈相触碰的冷却物质类型,字母用A表明气体,字母G表明别的冷却汽体,比如N2。

2)第二个字母表明与电磁线圈相触碰的冷却物质(汽体)的循环类型,字母N表明当然循环,字母F表明逼迫循环(比如散热风扇)

3)第三个字母表明与外界冷却系统软件相触碰的冷却物质类型,字母A表明气体,字母G表明别的冷却汽体。

4)第四个字母表明与外界冷却系统软件相触碰的冷却物质的循环类型,字母N表明当然循环,字母F表明逼迫循环。

比如一台有外壳、內部充氮的干式变压器,假如冷却方法为GNAN,则壳内选用N2当然冷却,壳外为气体过温保护。假如冷却方法为GNAF,则壳内N2过温保护,而壳外为风冷。
