充气柜内部的实际操作流程

作者: jz 发布时间:2022-08-01 16:08:21点击量:875

充气柜的内部实际上是由四个部分组成的,分别是开关室、断路器室、操动组织室以及电缆线室。这四个部分不仅各自运作,还组织起来操控着充气柜的实际运作,使得充气柜发挥其功用。在日常的实际工业生产活动中,充气柜的实际操作由高压负荷开关、接地装置开关及后面板中部设有机械设备联锁的装置所控制,它们之间的联系主要有一下几个方面:

(1)当接地装置开关重合闸之后,负载高压的开关就不能够有任何实际操作了,但这时候的反面板还是能够打开的;

(2)当接地装置开关呈现出吸合的状态之后,负载高压的开关可以进行实际操作,这时候的反面板反而是无法打开的;

(3)当负荷高压的开关装置呈现出吸合的状态之后,此时的接地装置开关可以进行实际操作,反面板也可以打开;

(4)当负载高压的开关装置重合闸之后,无论如何接地装置开关都不能实际操作,这种情况下我们也不能打开反面板。

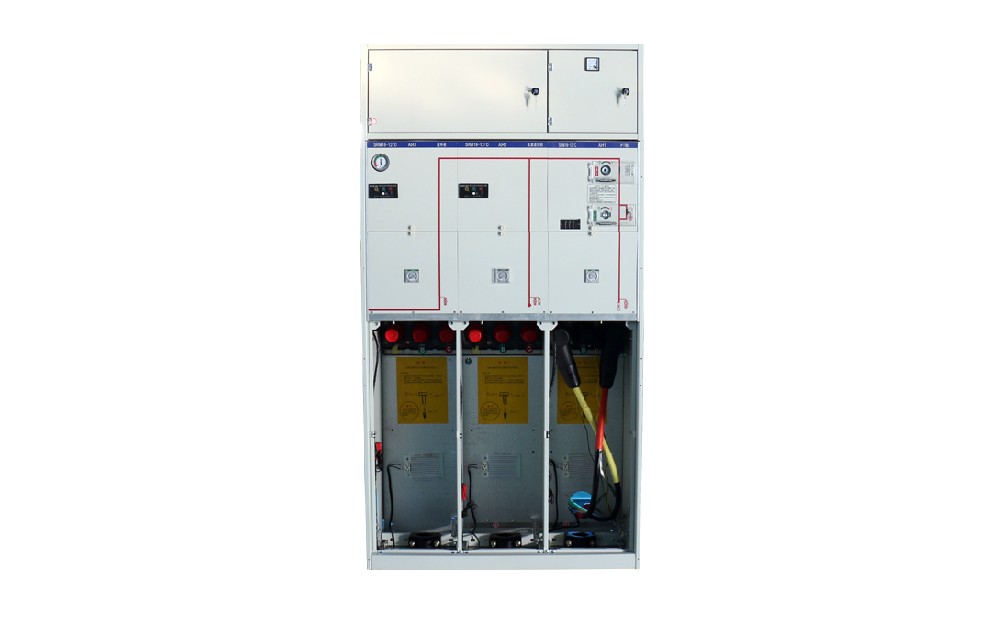

充气柜


断路器与能够负荷高压的开关室形成一个变压器检修操控回路。高压断路器实际上会被我们安装在用环氧树脂所浇注而成的绝缘罩里面,每当断路器融断的时候,它就会自动弹出来撞到针上,使得负荷高压的开关能够吸合在一起。

通过充气柜的几个操作部件之间的联系我们可以充分了解到,充气柜的操作机构室实际上是位于环网柜的背面的。一般来说在各功能操控回路中,高压负荷开关会配备具有弹性的人力(或电力)储能技术操纵组织,接地装置开关配备人力储能技术弹簧操纵组织,充气柜节制面板上有自己的分合闸实际操作孔,用于高压负荷开关重合闸的实际操作和控制拉入式扭转按钮和接地装置开关、高压负荷开关、重合闸位置显示灯和电动开关、重合闸按钮,以及模拟仿真线下、开关状态显示板和锁件,高压负荷开关和接地装置开关的实际操作与联锁设备,环环相扣,能够有效避免失误操作的出现。
