高压开关柜结构与技术

作者: lk 发布时间:2017-06-09点击量:

一、结构

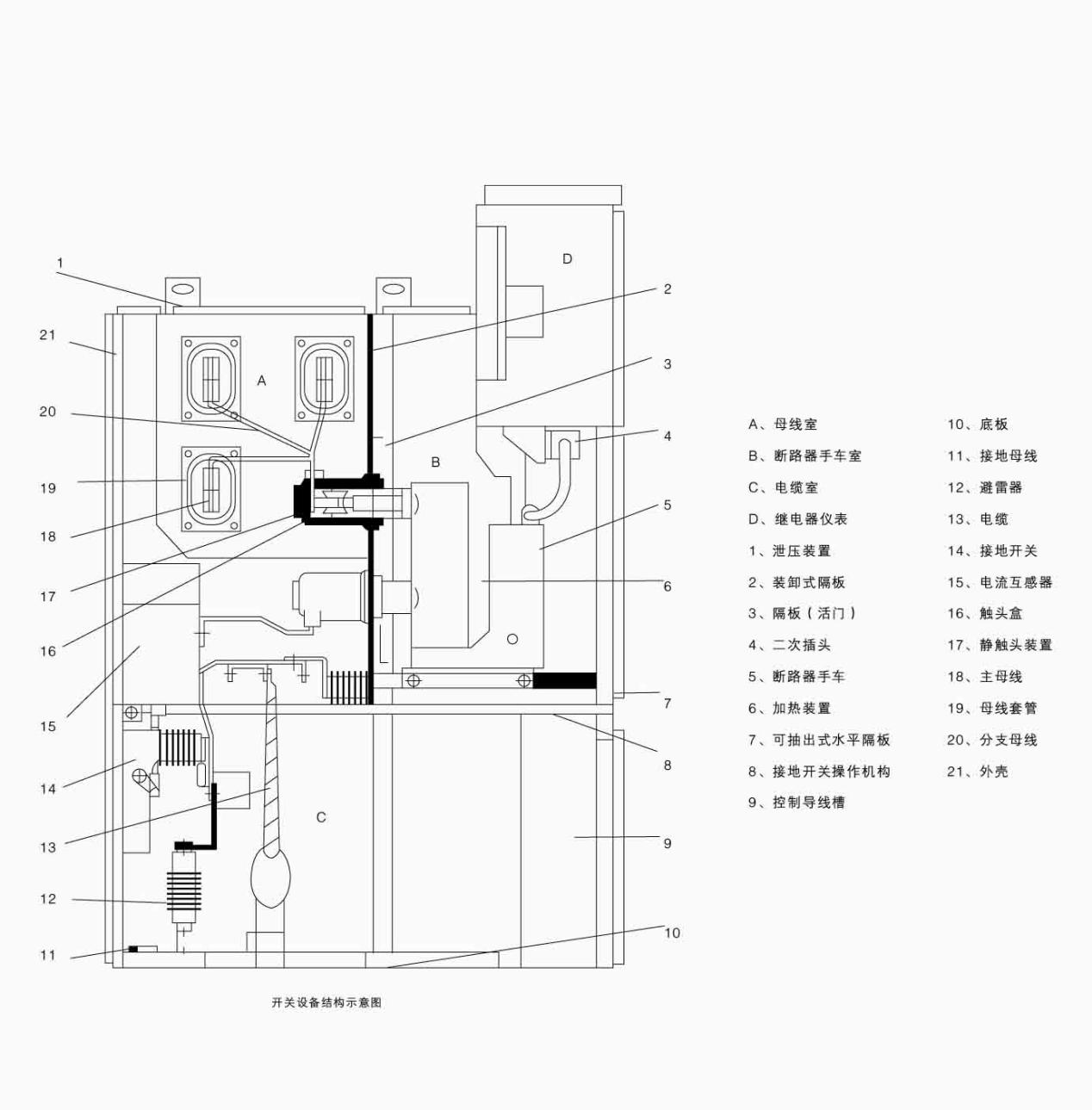

高压开关柜结构说明图


1、高压开关柜的主要结构是由柜体、电路接地机械开关、综合保护机构、高压真空断路器、弹簧储能操作机构以及小车等组合而成。

2、高压开关柜柜体是采用铁板经过工艺压缩裁切加工而成型为封闭式结构,在柜体的内部设计成多个安装模块,其中分别可以设置安装成母线排模块、电器仪表模块、电缆模块以及小车模块等,并且在每个安装模块之间都用上铁板进行隔离。母线排模块是用来安装三相系统的母排;电器仪表模块内部装有电流仪表、电压仪表以及综合保护器等电气部件;电缆模块用于接入外部的动力电缆;小车模块当中是安装高压真空断路器以及小车。

3、其开关柜中的高压真空断路器结构是将主要触头安装到封闭的真空室内,利用触头通断的功能将开关柜的电弧无气体助燃,以不至于设备被电弧烧坏而且长期有效经久耐用,同时采用了具有绝缘功能的底座可以间接的提高高压开关柜的绝缘性能。

4、机车机构的内部结构主要是为高压真空断路器提供安装空间,可以在小车手柄顺时针摇动的时候,跟随着小车进行移动等到开关柜体内部时将会载着真空断路器插入到高压电路,要是把小车手柄逆进行逆时针摇动的话,小车会随着轨道移动退出开关柜体并且会带动断路器抽离于高压电路。

5、弹簧储能操作机构是由一台小型的电动机进行驱动弹簧的储能,利用了弹簧来对真空断路器释放动能将实现合闸。

6、电路接地机械开关是一种作用于安全联锁的机械开关,当接地开关闭合上的时候高压开关柜的门才能够被打开,否则的话是不能够打开的起到了安全联锁保护的作用。



二、技术

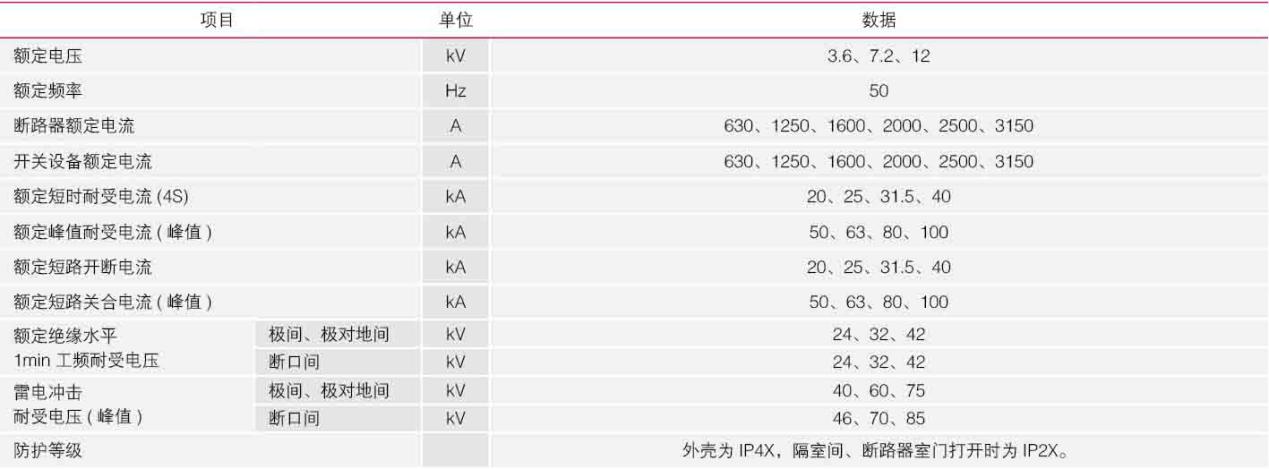

高压开关柜技术参数图


1、高压开关柜对于柜体来讲其技术要求需要具备足够的抗冲击强度,而且柜体除了能够支撑柜体内部的模块机构以外,还必须要能够承受住因短路引起的突发电流冲击和电流热稳定冲击等现象;

2、设备柜体要拥有抗高强度振动的能力,因为一次设备在执行操作任务的时候会引起一些振动但是应该不会引起两次回路元件的动作错误,或者说是要采用一些安全措施让一次设备在执行操作的时候产生出的振动可以满足二次回路的基本抗振技术要求。

3、设备应该具有足够保证人身安全的切断或者绝缘能力,如果发生了短路故障等问题时不应该危及到操作人员安全。

4、并且柜体还要具备一定的防护能力,要在设备技术规定的防护等级下拥有防止异物侵入的能力。

5、高压开关柜柜体内部一次设备之间的距离以及与地面之间的距离都要保持在安全和绝缘等规定要求内,如果出现安全净距达到不到规定的技术要求需要额外的加装绝缘挡板。

6、设备应该装有机械或者是电气防止错误操作的闭锁装置,且柜内的各项附件及连接线都要具备阻燃性能。
