温州固体柜基本介绍

作者: admin 发布时间:2017-06-09 09:18:38点击量:2045

一、简介

温州固体柜是作为在12千伏系统二次配电中的设备,主要是采用了固体绝缘以及空气绝缘两种模式绝缘功能。柜体内部设置了真空灭弧室为开断机构,并且也是利用了环氧固封技术将其包围封闭。作为每个固体柜之间的连接介质主母线也是使用空气绝缘技术,并且进线线路必须是采用标准的电缆外锥头,所有的带电体要密封在接地的金属箱体之内,熔断器要安装在环氧筒内而隔离开关要具备接地关合的能力然后安装在电缆的一侧,整个设备采用了共箱的方式进行结合*多可以有六个单元柜。

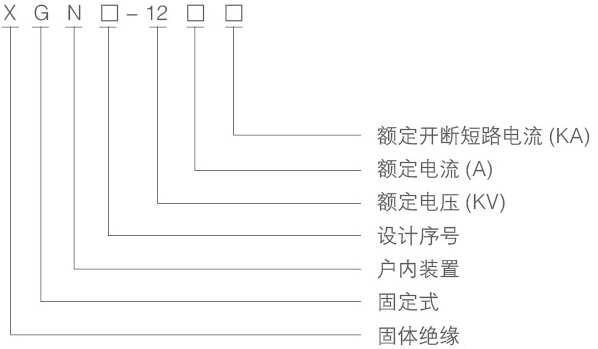

温州固体柜型号及定义图



二、技术参数

温州固体柜内部各个机构的详细技术参数如下:

1、设备整体:额定电压12千伏、雷电冲击耐压值75/85千伏、1秒工频耐压值42/48千伏;

2、断路器:额定电流630安培、额定短时耐受电流每四秒20千安培及每两秒25千安培、额定短路开断电流25千安培及20千安培、机械寿命可以达到1万次;

3、负荷开关:额定电流630安培、配用熔断器*大电流125安培、额定短时耐受电流每四秒20千安培、机械使用寿命为1万次;

4、隔离开关与接地开关:额定电流630安培、额定短时耐受电流每四秒20千安培及每两秒25千安培、机械寿命5000次。



三、结构功能

1、温州固体柜式采用了共箱的方式而它的结构是将除了电缆的出线以外,把所有的导电回路都集中的装入到一个全密封的金属箱体内,而且要求金属箱体的防护等级必须要达到IP68。一个柜体只*多只能够设置六个单元模块,超过的这个数量还可以采用硅橡胶干式母线进行扩展。环氧筒用量是比固体柜减少了百分之三十左右,设备在海拔两千米以下不会冲入任何的绝缘气体,要是超过了这个范围就会冲入氮气可以用于四千米以上,单元要是再扩展的话不需要额外的增加柜体宽度。

2、固体柜骨架结构是采用了铝型材进行搭建而成的整体构架,而且在侧板、隔板是利用了铝锌板折弯制作而成这样可以让柜体的机械强度更加高,可以很好的承受外界不同因素的冲击。设备内部的所有零部件安装都是采用铝型材为基本准则进行组装,让零部件的安装位置更精确并安装方便。

3、温州固体柜当中的熔断器结构是由水平方式进行布置,并且将在电缆的侧方设置充真空硅脂式辅助接地开关,让操作的行程缩短同时巨额被了小电流关合功能。所设计的熔芯熔断主开关切断联锁机构,是当熔芯熔断的时候可以*早的切断负荷开关有效的避免发生故障。



以上就是固体柜的基本介绍以及结构参数等信息说明,红苏电气设备有限公司是主要生产各类用于电力系统当中的柜体以及元器件等设备的****企业,产品广泛的用于在电力工程、矿山化工、铁路石油等多个领域当中,产品质量过硬并且拥有完善的服务体系欢迎各界人士莅临参观。
