电缆分支箱使用说明书

作者: zy 发布时间:2018-09-29点击量:

    电缆分支箱作为电力系统中常见的电力设备之一,目前还是有一些用户对于它了解不够深入,红苏电力作为电缆分支箱生产厂家为大家详细介绍,具体的电缆分支箱说明书内容如下:



电缆分支箱产品图


一、概述

    电缆分支箱是红苏电力为电力网电缆系统中的电缆使用、分支等使用而专门设计生产的供电设备,主要在高层建筑、码头、城市街道、居民小区、工矿企业和机场等场所广泛使用。



二、型号含义

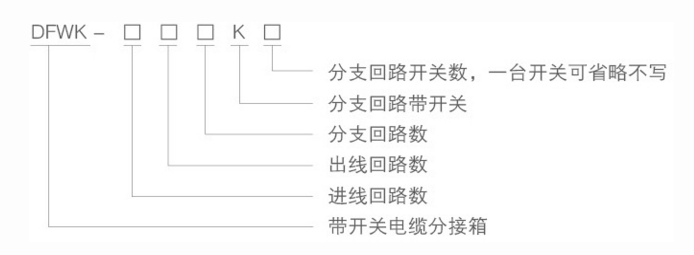

    目前电缆分支箱型号一般使用DFWK-□□□K□来具体的标示,其中DFWK的含义为带开关电缆分支箱,第一个□表示进线回路数、第二个□表示出线回路数、第三个□表示分支回路数量、K表示分支回路带开关,而最后一个□表示的是分支回路的开关数(一个开关的时候可以不写),具体的电缆分支箱型号含义见下图所示。





三、使用条件

    1、电缆分支箱使用还把要求低于1000米;

    2、对于环境温度要求为在零下25℃至40℃之间;

    3、安装使用的环境中不能受到水蒸气、腐蚀性气体或者可燃气体的污染;

    4、使用时尽量的避免震动以保证其正常运行。



四、联锁和操作程序

    电缆分支箱内部的隔离开关、接地开关、负荷开关、后面门和前内门之间设置有联锁开关,在保证开关间转轴联锁同时增加机构件的联锁,不允许发生人的误操作导致零部件的顺坏(不会有误操作)。

    1、负荷开关合闸时隔离开关、接电开关的操作空被封闭无法操作,只有在负荷开关分闸后隔离开关才可以进行正常的分合闸操作;

    2、在隔离开关分闸时负荷开关无法进行合闸的操作,接地开关的操作空也被封堵无法机型合闸的操作;

    3、当接地开关合闸时隔离开关操作孔封闭无法进行合闸动作,当接地开关分闸时隔离开关的操作孔漏出就可以进行分合闸操作了;

    4、当电缆分支箱插板插入到位时且前内门上插销推向机构后才可打开前内门,当用户拔出插板之后就不可以打开前内门了;

    5、如果前内门没有关闭插板就无法拔出,并且前内门没有打开的情况下后门也是打不开;

    6、在紧急情况下旋下前内门上的两颗螺丝钉把插板推槽右端内圆柱销推进4CM左右即可打开前内门。



五、安装及调试介绍

    1、安装时把电缆分支箱放置到基础导轨上用螺栓紧固;

    2、分支箱主接地排和箱内接地极相连,该连接线要能够承受短路一起的机械应力和热量;

    3、安装完成后仔细检查主母线,查看连接处是否牢靠、接触是否良好、各元件性能是否正常等;

    4、按照分支箱要求安装调试后在对其进行现场交接试验,实验合格之后才能够投入正常运行使用。



六、维护及修理

    1、对与电缆分支箱每年至少进行一次全面检查,特别是对与分支箱绝缘件表面进行除尘、清洁;

    2、分支箱在正常运行五年之后要对其主线路和辅助回路进行绝缘水平测试;

    3、特别注意任何维护和修理行为都必须在断电的情况下介绍;

    4、大家在对电缆分支箱维护、修理时遇到自己无力解决的问题请及时联系红苏电力。
