温州环网柜常识

作者: zy 发布时间:2018-09-29点击量:

   温州环网柜作为众多用户选购的产品之一,大家对于温州环网柜有多少认识呢?红苏电力为大家详细介绍温州环网柜的常识供大家参考学习。



概述

    温州环网柜的全称为固定式金属封闭开关柜,它主要在10KV、50HZ的电路中作为关合短路电流和开断负荷、短路使用,其操作机构有手动和电动弹簧两种,其中的隔离开关和接地开关额外配备了手动操作机构。



温州环网柜


型号含义

    目前温州环网柜的型号一般表示为:XGN□-12□来进行表示,其中X字母代表的是箱式的意思;G代表的是固定式的意思;N代表的是户内的意思;第一个□一般为厂家的设计序号(一般为数字);数字12代表的是额定电压(KV);最后一个字母Z代表的是真空断路器的意思,更加详细纸管的环网柜型号含义请看下图。



使用环境

    1、温州环网柜对于使用环境的温度要求为:零下25℃至40℃之间;

    2、使用的海拔高度在一万米以下;

    3、对于空气相对湿度的要求为:日均值小于95%、月均值小于90%;

    4、环网柜安装使用环境应当不受可燃气体、腐蚀物体或者水蒸气的污染;

    5、安装使用位置应当不受到明显的震动干扰影响。



技术参数

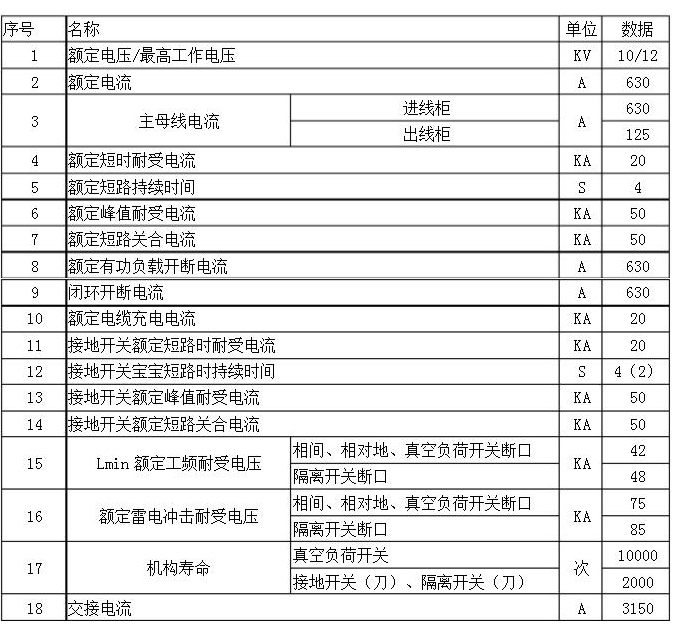

温州环网柜技术参数

结构和原理介绍

    温州环网柜具体的型号有很多种,这里就为大家介绍以空气为绝缘介质的真空负荷开关型环网柜。

    1、进线柜

    环网柜主回路有一个真空负荷开关(配备隔离刀),并且还可以根据具体情况加装接地刀后装在一个架子上互相联锁。所以就实现了几桶母线、接地和隔离的三个工位的一次操作,并且环网柜内部还能够装配PT和CT等电子元件;

    2、出线柜

    温州环网柜内主回路的真空负荷开关及具备撞击器的熔断器,具备了隔离开关的作用并且加上接地刀后实现了三工位的操作。柜内可根据使用需求加装避雷器等元件,所以在有一些情况下可以省去计量柜。其中进出线柜都有和接地开关联锁的绝缘防护板,柜内开关、隔板和柜门进行了机械联锁从而达到了“五防”的要求。



操作使用

    温州环网柜要严格按照正确的步骤进行操作:

    1、负荷开关的分闸、合闸操作,其中合闸时把操作手柄插入负荷开关操作孔顺时针选择即可合闸;而分闸时可采取手动脱扣按钮或者电磁铁操作让负荷开关分闸;

    2、停电操作顺序,先把负荷开关分闸使其和接地、隔离开关的联锁解除,之后把操作手柄插入接地、隔离开关操作孔顺时针旋转90度使隔离刀打开,之后在顺时针旋转90度使接地开关凯苏闭合,最后插入绝缘隔板解除门联锁就可以进行开门检修了;

    3、送电操作为关闭柜门、抽出绝缘隔离板把柜门锁上,之后把操作手柄插入到接地和隔离开关的操作孔内,逆时针旋转90度左右让接地开关分断,最后才是合上负荷开关进行送电操作。



故障处理

    温州环网柜在长期使用中出现紧固件松动、润滑欠佳、灭弧能力下降等故障时,都要进行停电后采取紧固、加润滑剂和打耐压等方法来解决环网柜故障,如遇到较大故障自己无法处理时请及时联系红苏电力协助解决。
