欧式和美式电缆分支箱有哪些区别?

作者: admin 发布时间:2018-06-05 05:28:15点击量:2245

   大家知道电缆分支箱比较常见的有美式和欧式两种,可是欧式电缆分支箱和美式电缆分支箱有哪些区别你知道么?

    我国目前所使用的电缆分支箱使用的插件有美式和欧式两大类,其中美式器件于90年代引入中国而逐步用于电缆分支箱安装使用,而欧式器件于20世纪80年代从欧洲引入国内。其实欧式和美式器件并没有明确的区别且大家对于它们的理解也不同,下面笔者就为大家详细介绍欧式和美式电缆分支箱的详细区别。

1、绝缘结构区别

    首先欧式和美式的电缆分支箱在器件的绝缘结构上有一定的区别,其中欧式器件的外层包裹双层橡胶却没有外界地层,而美式器件外有三层橡胶包裹(内层为半导电体屏蔽层、中层为绝缘层、外层为接地半导电体屏蔽层),美式的器件由于其独特的绝缘结构又被大家称为屏蔽型器件且价格较高。

2、连接理念区别

    其次欧式和美式电缆分支箱在连接理念上是有一定的区别的:

    A、欧式分支箱采用的串联分支的方式,它是把多个硅橡胶绝缘器件从短臂串联而成为主回路(从硅橡胶绝缘器件的长臂引出分支),这种串联的分支方式其实是存在一定的缺点的,比如某一个分支出现了故障就必须把整个串联组全部解开进行维修,维修完成后需要对整个串联组重新串联、安装(麻烦、费时费力)。并且串联导致接头多、稳定性降低且导电可靠性也有一定的下降;

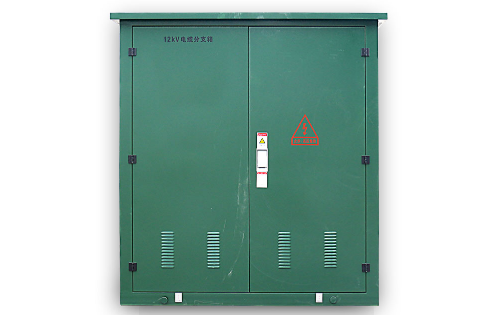

电缆分支箱正面实拍图

    B、美式分支箱采用并联分支的方式(克服了欧式串联的缺点),美式电缆分支箱使用了绝缘器件为母排来对进线、出现和分支箱进行连接,当然欧式和美式的分支箱各有各的优点和缺点大家可根据自己需求进行选择。

3、配合面圆锥锥度区别

    主要是欧式和美式分支箱这种标准不同导致他们的配合面圆锥锥度存在差异,其中欧式按照德国标准设计制造锥度较小,而美式按照美国标准制造锥度会大一些,而电缆分支箱配合面圆锥锥度的不同会造成下面两个影响:

    A、锥度不同会导致电缆分支箱的绝缘强度存在一定的区别(美式比欧式截面绝缘强度稍高);

    B、锥度不同导致防渗水能力也存在一些差异,其中锥度越大、压得越紧、防水性能也就越好,所以在防渗水能力上美式分支箱比欧式的好一些。

4、欧式和美式电缆分支箱区分要点

    A、首先我们可以从电缆分支箱的插件连接方式来进行区分,欧式为串联分支而美式为并联分支;

    B、从绝缘结构上来区分这两种分支箱产品,双层绝缘橡胶的是欧式、三层的为美式,这里大家需要注意那些双层绝缘结构的在外面喷涂一层半导电膜的也属于欧式;

    C、虽然在配合面的圆锥锥度上欧式和美式有区别,可是锥度的区别是不能作为它们分辨的依据,因为实际使用中有欧式带美锥、美式带欧锥等多种情况出现。

以上就是笔者根据自己的经验为大家介绍的欧式和美式电缆分支箱的区别,更多电缆分支箱相关知识大家请持续关注红苏电气官网。
