固体绝缘柜的产品简介

作者: 优化部 发布时间:2018-11-30点击量:

  固体绝缘柜这样的产品则是定在了十二千伏系统的二次配电的设备主要是采用了空气的绝缘还有固体的绝缘结合的绝缘的结构并且采用的则是真空灭弧室这样的方式为开断的关键,而且采用了环氧固封的技术也是即将要灭弧室包封以及有着主母线则是为空气的绝缘并且隔离开关采用也是具备接地关合能力的三工位的隔离开关而且安装在电缆这一侧的,以及所有之中带电体的密闭在接地的金属箱体之内并且采用的共箱式的结构最高则是能达到六个单元以及操作简单实用方便并且十分成熟的制作体系。

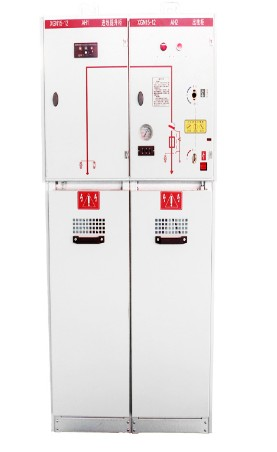

固体环网柜示意图

  它的参数也是十分的优秀的这里我们就来先聊聊额定的电压则是在十二千伏这样的大功率而且在一分钟的工频耐压则是在四十二到四十八千伏这还有个雷电冲击的耐压则是在七十五到八十五千伏,而断路器额定的电流则是六百三十安额定在短路开断的电流则是有着二十千安和二十五千安这两种类型,额定的短时间耐受电流则是在二十千安四秒到二十五千安两秒这样的而机械的寿命则是在一万次。

  负荷的开关它的额定电流则是在六百三十安而额定的短时间耐受的电流则是在二十千安而配用的熔断器则是在最大的电流则是在一百二十五安的范围而且机械的寿命也是在一万次,当然还有这隔离或者接地的开关它的额定电流则是在六百三十安而额定短时间耐受的电流则是在二十千安和二十五千安这里的机械寿命则是在五千次这个范围。

  共箱式结构则是除了电缆出线之外所有的导电回路安装在全密封的金属箱体之内而且它的金属箱体防护的等级则是在IP67的范围并且一个箱体最多则是有六个单元而且超出了采用硅橡胶干式的母线拓展,而环氧树脂则是使用在相比固体绝缘柜减少百分之三十左右而且安装不可以超过海拔两千米的高地而且不能有任何的气体充入,如果超过了两千米的话就需要充入氮气这样的话就可以使用在四千米以上的位置了,并且单元拓展的时候不需要额外的增加柜子的宽度。

固体绝缘柜示意图

  我们这时候就需要注意污秽十分严重的地区使用绝缘柜的时候我们就需要注意表面会积累十分多的粉尘并且会影响绝缘的效果还有局放,而在湿度大的地区使用的时候就会让箱体的内部产生过多的水雾还可能会产生凝霜,当我们在高寒的地区使用的时候就会在表面空气的温度接近外界的湿度这样的话绝缘件的抗冲击以及抗弯强度都会大大的下降。
