高压开关柜中操作机构的选择

作者: admin 发布时间:2020-01-29 10:03:43点击量:1629

高压开关柜主要有三种工作机构:电磁运行、弹簧储能和永磁运行机构。弹簧储能机构应用广泛。电磁操动机构的闭合电流大,使用少。永磁运行机构具有合闸电流小、储能时间短、机械故障率低等优点,可以取代高压电动机等需要频繁运行的开关设备的电磁运行机构。永磁运行机构是近年来发展起来的一种新产品。随着价格的逐步降低,它将得到越来越广泛的应用。

电磁操作机构利用电磁铁的电磁力关闭闸门,而开口线圈将闸门分开。电磁铁的合闸电流一般在150 A左右,因此所需的合闸电源容量较大,电磁运行机构只有直流工作,直流屏蔽电池的安全时间一般在150 AH以上。电磁操动机构体积大,开关柜内应有直流接触器,合闸电源应采用大容量熔断器保护,只能用于固定柜。电磁工作机构可直接用于重合闸。对于电机等可变配电电站,有许多电磁运行机构,因此在设计中有必要设计抗跳变机构。当没有电源时,可以使用杠杆和按钮手动关闭闸门。

弹簧储能操作机构使用小型电动机来储存弹簧中关闭开关所需的能量,打开合闸电磁铁线圈,推开顶杆,利用弹簧储存的能量关闭断路器,跳闸顶杆就位。跳闸时,跳闸电磁铁线圈通电,将跳闸顶杆推开,用弹簧储存的能量完成跳闸。弹簧储能机构的工作电压分别为220 V和110 V直流,220 V交流。直流操作应选用110 V电压。

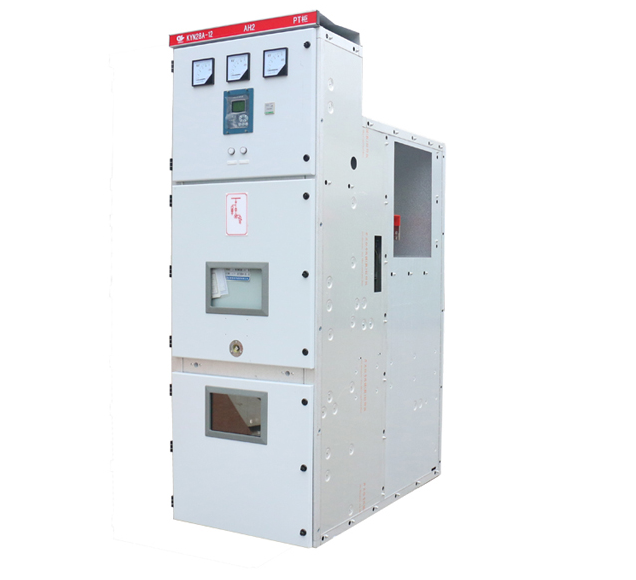

高压开关柜

弹簧储能机构的电机功率只有几百瓦,储能所需的电流很小。合闸线圈电流也很小,一般在5A以内,是短期和瞬时运行的.当直流屏电池容量为20×38A时,当交流运行需要UPS不间断电源时,可选择1~3kVA的直流屏电池容量。该电机一般为小型直流电机,有自己的整流桥,因此弹簧储能机构可分为直流和交流两种,设计更加方便。

弹簧储能操作机构的储能时间约为10秒,储能时间应在闸门分离后再次关闭前储存。如果储能电源开关长期处于关闭状态,就可以实现自动储能。储能电源开关完成后,会到达独立位置,如果储能开关不能自动存储能量,就不能再关闭开关,此时无法设计抗跳变电路。"当控制开关在储能后很长一段时间处于关闭状态时,能量可以自动存储,此时需要设计抗跳变。"一些类型的弹簧储能机构具有防跳功能,不需要再设计防跳装置。当所选择的弹簧储能机构中没有抗跳变功能时,设计抗跳变是必要的。为了满足自动重合闸的需要,在实现自动重合闸时,应选用具有重合闸功能的弹簧储能机构,并注意设计。在没有电源的情况下,可以用拉杆来手动储存能量以关闭,也可以进行手动切换。
