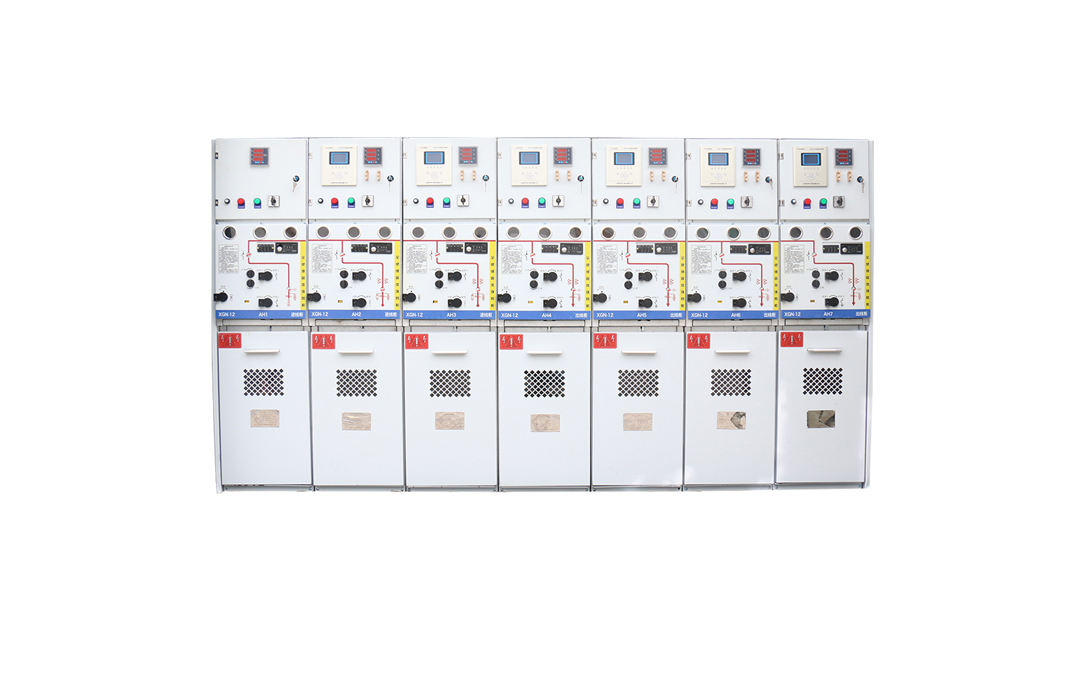

固体柜对于结构强度及设计的要求

作者: admin 发布时间:2020-07-03 02:55:28点击量:1105

固体柜通用性规定:

1、固体柜设计方案理应能使机器设备安全性地开展以下各项任务:一切正常运作、查验、维护保养实际操作、主控制回路验电、安裝和(或)改建后的零线火线校对和实际操作互锁、联接电缆线的接地、联接电缆线或别的元器件的绝缘层实验及其清除风险的静电感应正电荷等;


2、固体柜理应能在容许的基本偏差和热涨冷缩的热电效应下不至于危害机器设备所确保的特性,并考虑与别的机器设备连接的规定,总体设计应预埋配电自动化终端设备及终端设备开关电源安裝部位;


3、固体柜种类、额定电流和构造同样的全部可移走构件和元器件在机械设备和电气设备上需有交换性;


4、各元器件应合乎分别的相关规范;


5、柜体应选用敷铝锌厚钢板或不锈钢板材弯曲后栓接而成,板厚不可低于3mm;


6、固体柜零线火线按应对固体柜从左至右为A、B、C,从上向下排序为A、B、C,从后面到前排序为A、B、C;


固体柜对接地的规定:

(1)固体柜的底架子上均应设定靠谱的适用要求常见故障标准的接地端子,该接线端子需有一拧紧螺丝或螺钉连接至接地导体。拧紧螺丝或地脚螺栓的直徑应不小于12mm。接地节点应标以清楚可见的接地标记;

(2)接地导体应选用铜制导体,在要求的接地常见故障标准下,在额定值短路故障延迟时间为3s时,其额定值短时间承受电流强度不可超出110A/mm,但至少截面不可低于30m°。接地导体的尾端运用铜制接线端子与机器设备的接地系统相互连接,接线端子的电气设备触碰总面积应与接地导体的横截面相一致,但至少电气设备触碰总面积不可低于160Mm°;

(3)主控制回路的包复表层中凡要求或必须碰触的全部构件都应靠谱接地;

(4)每个作用模块的机壳均应联接到接地导体上,除主控制回路和輔助控制回路以外的全部要接地的金属材料构件应立即或根据金属结构与接地导体相互连接。金属材料构件和机壳到接地端子中间根据30A直流电流时压力降不超3V。作用模块內部的相连接应确保电气设备持续性;

(5)接地控制回路应能承担的短时间承受电流量至高值主导控制回路额定值短时间承受电流量的87%;

(6)二次控制仪表室应设立专用型单独的接地导体。

(7)接地电源开关应具有至少开断二次额定值短路故障开断电流量的工作能力。
