固体柜结构强度优化设计

作者: jz 发布时间:2023-01-01 16:48:17点击量:90


  当发生内部电弧故障时,不同区域和问题的压力随时间变化,断路器上的压力**。电缆室次之,总线室最小。本文模型断路器与母线处于同一截面,其压力**,因此很难确定电缆室产生的电弧的方向,因此电缆室和空气室是分析的重点。


  电缆室设计通过电缆室泄压板,形状为95mmx155mm,由四部分组成,用四颗M6自攻螺钉固定,面积为589cm2。电缆室前吊门由12个不锈钢挂钩固定。每个工作钩的截面为0.435cm2,不锈钢的抗拉强度为520MPa,承载能力可提高到2.7110'N,即185MPa。因此,我们可以自行承受水平电缆室电弧产生的压力。为了防止电弧从车头跳出,下前门由三层面板组成。设计及下层结构单元时,主要在左右两侧采用多层隔板,防止弧压击穿,减缓气流对前门的冲击。震惊。为了不断增加系统的安全性,电缆室的防爆板正在研究自攻螺丝的使用,同时需要使用标准的尼龙自攻螺丝使其适用于门,以减少气流对前门的影响。

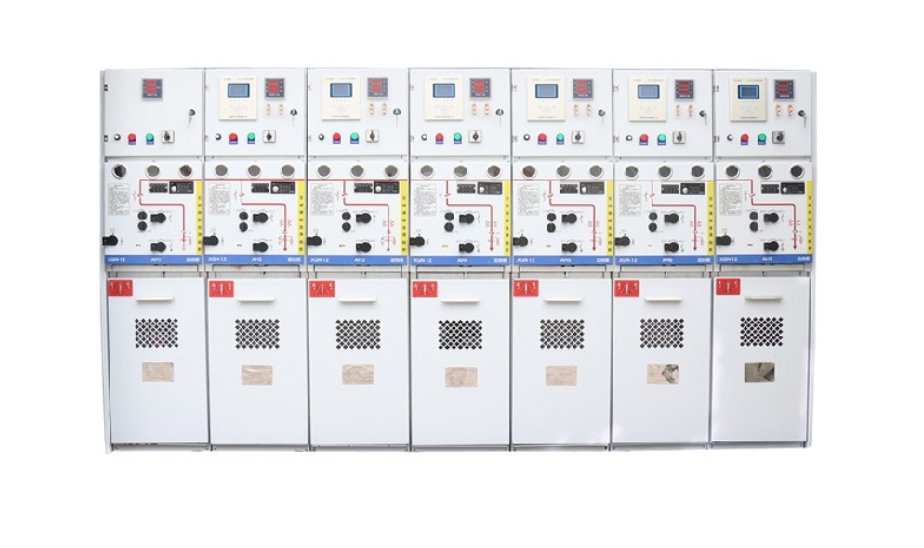

固体柜

  设计的气室压力表也严重损坏。在内燃机的电弧试验中,排气膜能否打开起着决定性的作用。气室设计采用3mm不锈钢板,开启吹膜时强度能满足要求。在保证绝缘的前提下,气室内部增加前后拉杆,前后拉杆焊接在后封板上,使安装后气室成为一个整体,增加了气室的强度。气室。
