环网柜的实际操作步骤介绍

作者: jz 发布时间:2023-01-28 15:37:41点击量:107

环网柜的作用是保护和维护变压器,抑制短路电流,防止变压器突发雷击和短路电流,在10ms 内迅速消除变压器内部短路缺陷,避免变压器因内部电弧损坏而产生高电压,使变压器维护更加可靠合理。对于变压器低压侧的短路,合理选择高压熔断器,通过高压熔断器消除低压侧的短路,可以有效地维护变压器。操作时,先断开低压主断路器,然后按环网柜右上角的红色连续按钮。断路器已断开,断路器室面板上的指示灯正在闪烁。然后,将手柄插入接地开关室,并按箭头指示的关闭方向旋转手柄。接地开关关闭,面板闪光接地开关关闭。完成了环网柜的断开操作。修复后,首先按箭头指示的方向推动手柄打开接地开关并旋转,然后按箭头指示的储能旋转方向将手柄推入断路器面板。当面板闪烁并储存能量后,按右上角的绿色关闭按钮关闭环网柜。

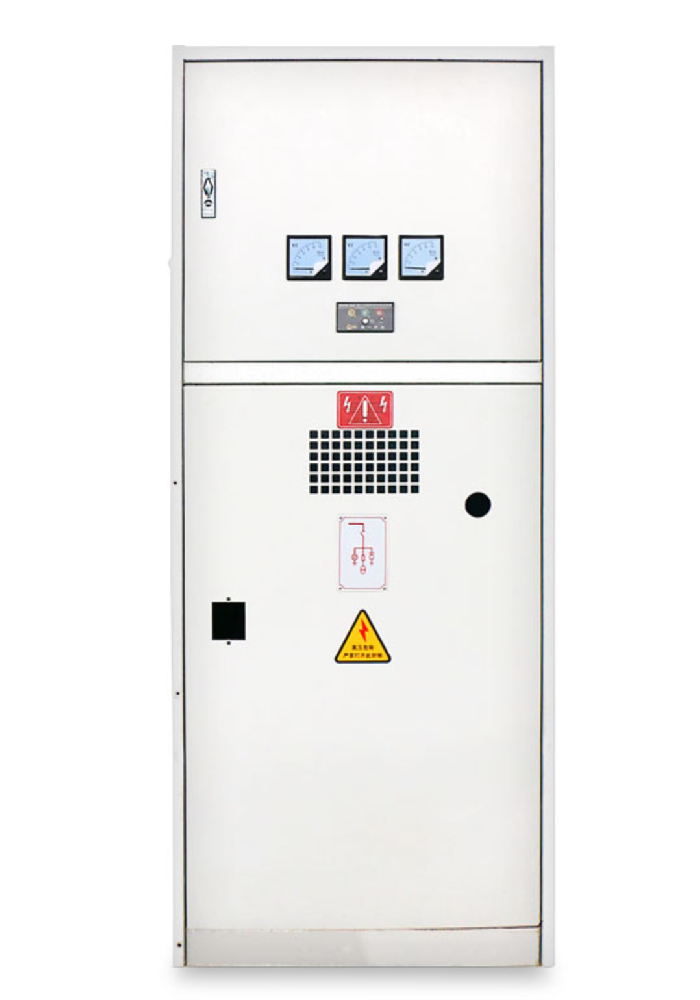

环网柜

1高压环网柜操作应至少有两人参加,一人为操作人员,一人为现场监督人员。2操作人员应戴绝缘手套,穿绝缘鞋,操作时站在绝缘垫上。3环网柜送电操作流程(1)变压器送电前,检查变压器输出总负荷开关是否断开。(2)拉开接地断路器,取下“妨碍合闸”的警示牌。逆时针操作,摆动接地刀。(3)检查接地指示。将接地闸刀锁锁定在关闭位置(4)。(5)打开负载刀锁。(6)顺时针转动开关。(7)检查三个指示灯是否亮起。(8)锁定负载闸刀锁。4环网柜停电操作流程(1)变压器停运前,应先断开变压器总负荷开关。(2)检查三个指示灯是否亮起。(3)打开装载刀锁。(4)按下连续按钮,听到开关停止的声音。(5)检查三个指示灯应为白色且不闪烁。(6)锁定负载闸刀锁。(7)打开接地闸刀锁。(8)顺时针打开接地刀。(9)检查接地指示灯的接地情况,并挂上“停止合闸”的警示牌。(10)锁定接地闸刀锁。
